Частотный преобразователь ESQ 600-4T0055G/0075P 5.5/7.5 кВт 380-460В

Универсальный векторный преобразователь для промышленных задач

Частотный преобразователь ESQ 600-4T0055G/0075P — это устройство для плавного регулирования скорости вращения трехфазных асинхронных электродвигателей мощностью до 7.5 кВт. Модель рассчитана на питание от сети 380–460 В и построена на базе современной векторной технологии управления. Основное назначение — обеспечение точного контроля момента и скорости в приводах с высокими требованиями к динамике и стабильности работы.

Технические особенности и практический смысл

Преобразователь поддерживает два номинальных режима: 5.5 кВт в тяжелом режиме (G) и 7.5 кВт в легком режиме (P). Это означает, что модель способна работать как с постоянной перегрузкой до 150% в течение 60 секунд (режим G), так и с кратковременными пиковыми нагрузками до 120% (режим P). На практике это позволяет использовать один и тот же преобразователь для разных типов механизмов без замены оборудования.

• Диапазон входного напряжения 380–460 В — устройство стабильно работает в сетях с колебаниями напряжения, характерными для промышленных объектов.


• Встроенный тормозной ключ — обеспечивает возможность подключения внешнего тормозного резистора для быстрой остановки инерционных нагрузок (например, центрифуг или конвейеров).


• Векторное управление без обратной связи — позволяет поддерживать высокий момент на низких оборотах (до 0.5 Гц), что критично для подъемных механизмов и миксеров.

Области применения и совместимость

Модель ESQ 600-4T0055G/0075P ориентирована на работу с двигателями мощностью от 4 до 7.5 кВт. Она подходит для механизмов с постоянным моментом нагрузки (конвейеры, компрессоры, насосы) и для инерционных систем (мельницы, дробилки, вентиляторы).

• Станки и обрабатывающие центры — плавный разгон и торможение снижают износ режущего инструмента и механических узлов.


• Пищевое и упаковочное оборудование — точная регулировка скорости обеспечивает стабильность технологических процессов (дозирование, фасовка, смешивание).


• Подъемно-транспортные механизмы — высокий пусковой момент и функция торможения повышают безопасность и точность позиционирования.

Конструктивные особенности и установка

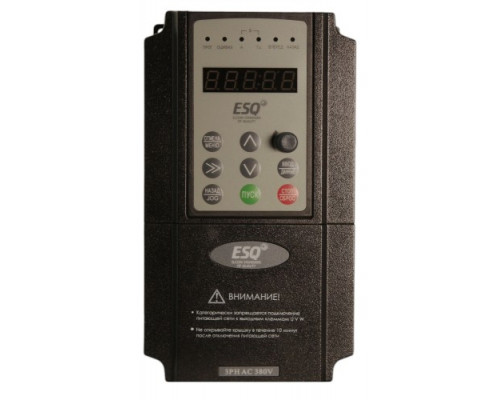

Преобразователь выполнен в компактном корпусе с габаритами 140×240×175 мм и массой 4.5 кг. Это позволяет монтировать его в стандартные электрошкафы без необходимости в дополнительном пространстве. Устройство оснащено съемной панелью управления с ЖК-дисплеем, которую можно вынести на дверцу шкафа для удобства настройки.

Обратите внимание: для работы с двигателями мощностью более 5.5 кВт в тяжелом режиме (например, при частых пусках под нагрузкой) требуется установка внешнего тормозного резистора. Стандартная комплектация не включает его — резистор приобретается отдельно исходя из конкретных условий эксплуатации.

Ограничения и важные замечания

При выборе модели необходимо учитывать несколько практических моментов:

• Тип нагрузки — для механизмов с ударными нагрузками (дробилки, прессы) рекомендуется выбирать режим G (5.5 кВт) с запасом по перегрузочной способности.


• Длина кабеля двигателя — при длине более 50 метров требуется установка выходного фильтра для предотвращения отраженных волн, которые могут повредить изоляцию обмоток.


• Условия эксплуатации — рабочая температура окружающей среды от -10 до +50°C. При установке в закрытых шкафах без принудительной вентиляции необходимо предусмотреть отвод тепла.


• Совместимость с двигателями — преобразователь корректно работает только с трехфазными асинхронными двигателями. Для однофазных или синхронных моторов требуется другая модель.

Практические возможности настройки

Устройство поддерживает до 16 предустановленных скоростей, что позволяет переключать режимы работы без изменения параметров вручную. Встроенный ПИД-регулятор дает возможность организовать замкнутый контур управления по давлению, расходу или температуре (при подключении внешнего датчика). Функция автоматического определения параметров двигателя (автотюнинг) упрощает ввод в эксплуатацию — не требуется ручной расчет всех характеристик.

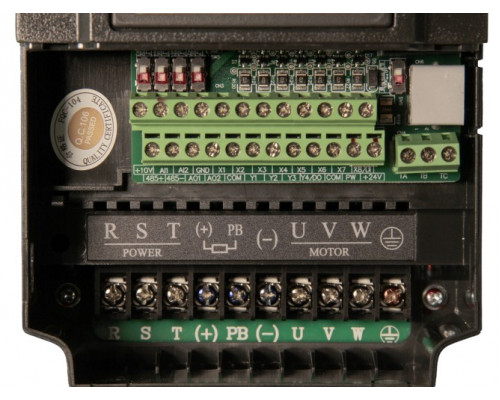

Для интеграции в системы автоматизации предусмотрены дискретные входы/выходы и аналоговый вход 0–10 В или 4–20 мА. Интерфейс RS485 с протоколом Modbus RTU позволяет подключать преобразователь к контроллерам и SCADA-системам для удаленного мониторинга и управления.
