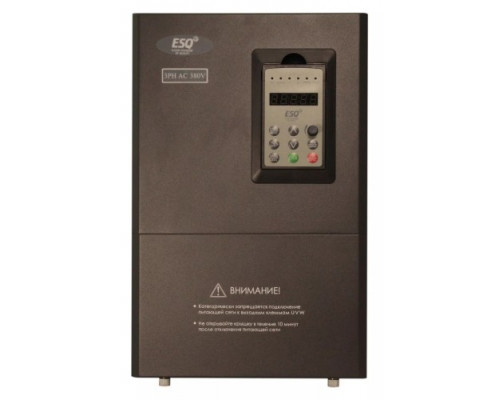

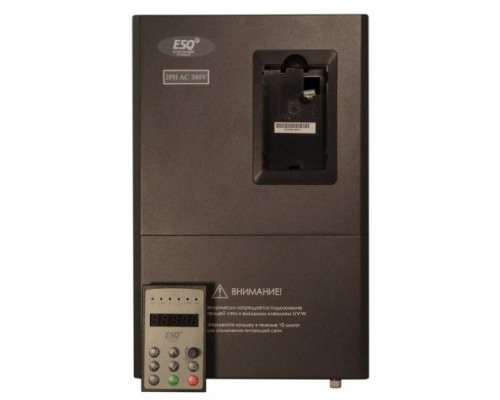

Частотный преобразователь ESQ 600-4T0185G/0220P-BU 18.5/22 кВт 380-460В

Назначение и область применения

ESQ 600-4T0185G/0220P-BU — это универсальный частотный преобразователь, предназначенный для управления скоростью вращения трехфазных асинхронных двигателей мощностью до 22 кВт. Модель рассчитана на работу в сетях с напряжением 380–460 В и подходит для широкого круга промышленных задач. Она одинаково эффективна как для оборудования с инерционными нагрузками (конвейеры, центрифуги, вентиляторы), так и для механизмов с переменной нагрузкой (насосы, компрессоры, миксеры). Благодаря встроенным алгоритмам управления, преобразователь обеспечивает плавный пуск, точное регулирование оборотов и защиту двигателя от перегрузок.

Ключевые технические особенности

Модель имеет двойное обозначение мощности: 18.5 кВт (тяжелый режим, для высоких перегрузок) и 22 кВт (легкий режим, для стандартных условий). Это означает, что при выборе преобразователя для конкретного механизма важно учитывать характер нагрузки. Для оборудования с частыми пусками, реверсами или высокими пусковыми моментами (например, дробилки, подъемники) рекомендуется ориентироваться на мощность 18.5 кВт. Для насосов, вентиляторов или конвейеров с плавным разгоном допустимо использование полной мощности 22 кВт.

Преобразователь поддерживает диапазон питающего напряжения 380–460 В, что позволяет подключать его к сетям с разными стандартами без дополнительной настройки. Трехфазное исполнение обязательно — модель не предназначена для однофазных сетей. Входное напряжение должно быть стабильным, так как значительные отклонения могут повлиять на работу силовых модулей.

Конструкция и удобство монтажа

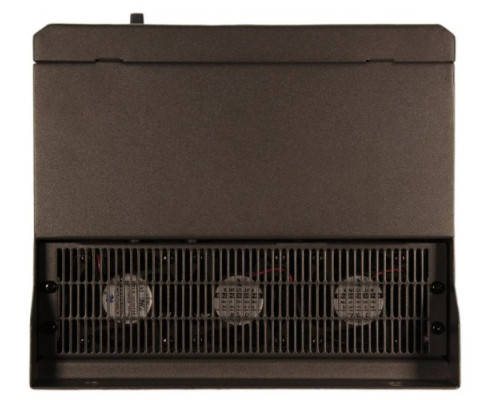

Корпус преобразователя выполнен в компактном формате: ширина 250 мм, высота 398 мм, глубина 210 мм. Вес устройства составляет 13.5 кг, что типично для моделей данного класса. Конструкция предусматривает крепление на DIN-рейку или на монтажную панель. При установке необходимо обеспечить достаточный приток воздуха для охлаждения — вентиляционные решетки расположены на верхней и нижней панелях. Не рекомендуется размещать преобразователь в закрытых шкафах без принудительной вентиляции, если температура окружающей среды превышает 40 °C.

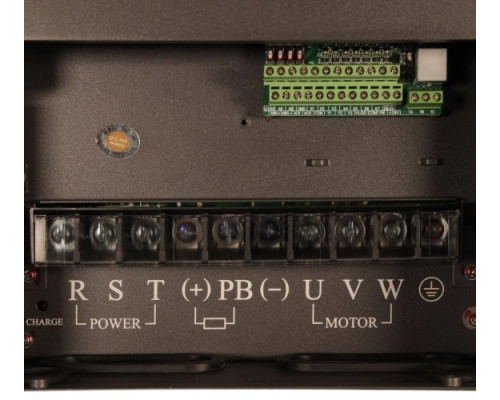

Клеммные колодки рассчитаны на подключение силовых кабелей сечением до 16 мм², что подходит для двигателей мощностью до 22 кВт при стандартной длине линии до 50 метров. Для более длинных кабелей или работы в условиях высоких помех рекомендуется установка внешних дросселей (не входят в комплект).

Практические возможности и ограничения

Преобразователь поддерживает несколько режимов управления: скалярное (V/f) и векторное (без обратной связи). Скалярный режим подходит для большинства стандартных применений, где не требуется высокая точность поддержания оборотов. Векторный режим обеспечивает более стабильную работу при низких скоростях и при резких изменениях нагрузки, что критично для подъемных механизмов или экструдеров.

Встроенная защита включает контроль тока, напряжения, температуры силовых модулей и обрыва фазы двигателя. При превышении допустимых параметров преобразователь автоматически снижает частоту или отключает выход. Это предотвращает повреждение как самого устройства, так и подключенного двигателя. Однако стоит учитывать, что защита от короткого замыкания на выходе реализована не на всех моделях серии — для полной безопасности рекомендуется использовать внешние автоматические выключатели с характеристикой C или D.

На что обратить внимание при выборе

Перед покупкой убедитесь, что мощность двигателя не превышает 22 кВт (в легком режиме) или 18.5 кВт (в тяжелом). Если планируется работа с высокими перегрузками (более 150% от номинала), выбирайте модель с запасом по мощности. Также проверьте соответствие напряжения питания — преобразователь работает только от трехфазной сети 380–460 В. Для однофазных сетей эта модель не подходит.

Учтите, что в стандартную комплектацию входит только сам преобразователь. Для полноценной эксплуатации потребуются: силовой кабель, кабель управления (если используется внешнее задание частоты), а также, при необходимости, тормозной резистор (для режимов с быстрым торможением). Тормозной модуль встроен, но резистор приобретается отдельно.

Если оборудование будет работать в условиях повышенной влажности или запыленности, рекомендуется установка преобразователя в защитном шкафу с классом IP54 или выше. Стандартное исполнение корпуса не предусматривает защиту от агрессивных сред.
