Частотный преобразователь ESQ 760-2S-0015 1.5/2.2 кВт, 220 В

Назначение и сфера применения

Частотный преобразователь ESQ 760-2S-0015 предназначен для плавного регулирования скорости вращения трехфазных асинхронных электродвигателей мощностью до 2.2 кВт. Модель работает от однофазной сети 220–230 В и преобразует ее в трехфазное напряжение для питания двигателя. Это универсальное решение для задач, где требуется точный контроль оборотов, снижение пусковых токов и автоматизация процессов: вентиляционные системы, насосное оборудование, транспортеры, упаковочные станки, деревообрабатывающие станки и другое промышленное оборудование.

Ключевые технические характеристики и их практический смысл

Модель рассчитана на подключение к однофазной сети 230 В, что делает её удобной для использования в условиях, где отсутствует трехфазное питание. Выходная мощность 2.2 кВт позволяет управлять двигателями с номинальной мощностью до 2.2 кВт, при этом на шильдике указана возможность работы с двигателями 1.5 кВт — это связано с особенностями векторного управления и перегрузочной способностью. На практике преобразователь обеспечивает стабильную работу в диапазоне нагрузок, характерных для указанных мощностей.

Векторный алгоритм управления (без обратной связи) обеспечивает высокую точность поддержания скорости даже при переменной нагрузке, что важно для механизмов с резкими изменениями момента (например, ленточные конвейеры или центрифуги). Плавный пуск и остановка исключают гидроудары в трубопроводах и снижают износ механических частей.

Особенности конструкции и эксплуатации

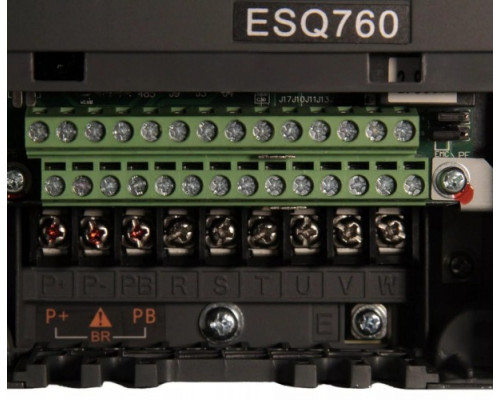

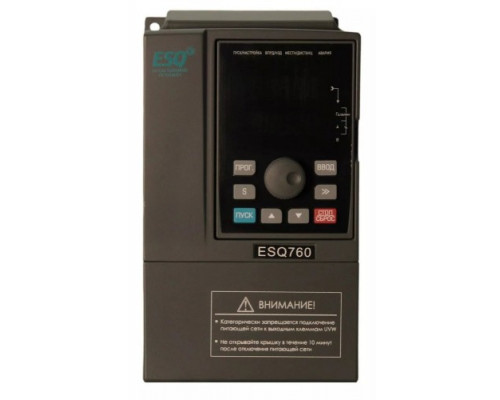

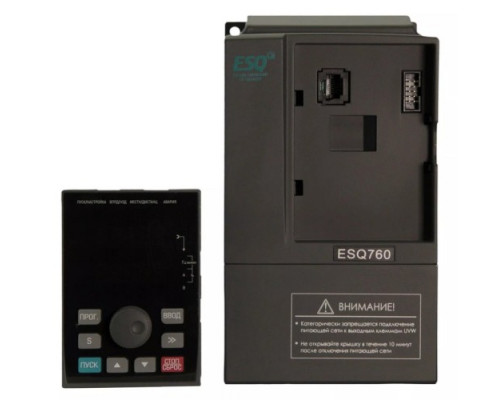

Преобразователь выполнен в компактном корпусе (110×190×150 мм) и весит 2.5 кг, что упрощает монтаж в шкафах управления или на DIN-рейку. Устройство оснащено встроенным тормозным ключом, что позволяет подключать внешний тормозной резистор для быстрой остановки высокоинерционных нагрузок. Для настройки параметров используется встроенный цифровой дисплей с кнопками управления — это даёт возможность изменять частоту, ускорение, торможение и другие параметры без дополнительного оборудования.

Важно учитывать, что модель ESQ 760-2S-0015 не поддерживает работу от трехфазной сети 380 В — она предназначена исключительно для однофазного входа. При выборе убедитесь, что мощность вашего двигателя не превышает 2.2 кВт, а напряжение питания соответствует 220–230 В. Для подключения потребуется кабель сечением, рассчитанным на ток до 10 А (рекомендуется уточнить по паспорту).

Преимущества и ограничения

Сильные стороны модели: универсальность для однофазных сетей, векторное управление для точного регулирования, компактные размеры, наличие тормозного ключа и простота настройки. Ограничения: максимальная выходная мощность 2.2 кВт, отсутствие поддержки трёхфазного входа, а также необходимость использования внешнего тормозного резистора для быстрой остановки (не входит в комплект). При эксплуатации в условиях высокой влажности или запылённости рекомендуется устанавливать преобразователь в защищённый шкаф с достаточным охлаждением.

На что обратить внимание при выборе

Перед покупкой проверьте совместимость с вашим двигателем: номинальное напряжение (230 В), мощность (до 2.2 кВт) и тип обмотки (звезда/треугольник). Убедитесь, что сеть обеспечивает стабильное напряжение 220–230 В без значительных перекосов. Если требуется управление от внешних датчиков или контроллера, уточните наличие входов/выходов (аналоговых, дискретных) в документации к модели. Для задач с частыми пусками или работой на низких оборотах предусмотрите дополнительное охлаждение двигателя.
