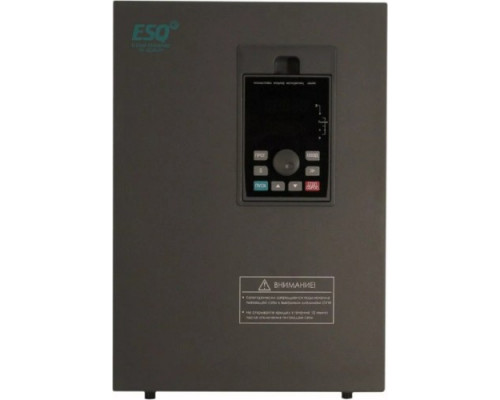

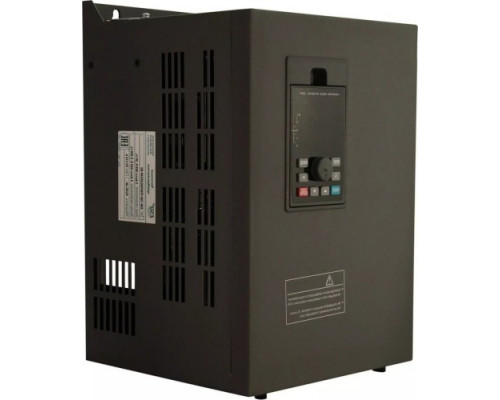

Частотный преобразователь ESQ 760-4T0450G/0550P-BU 45/55 кВт, 380В

Универсальный векторный преобразователь частоты для мощных асинхронных двигателей

Частотный преобразователь ESQ 760-4T0450G/0550P-BU представляет собой профессиональное устройство для плавного регулирования скорости вращения трехфазных электродвигателей мощностью до 55 кВт. Модель построена на базе векторного алгоритма управления, что обеспечивает высокую точность поддержания оборотов и момента на валу даже при переменной нагрузке. Преобразователь рассчитан на питание от трехфазной сети 380-400 В и предназначен для интенсивной эксплуатации в промышленных и коммерческих системах автоматизации.

Назначение и типовые задачи

Устройство применяется там, где требуется гибкое управление асинхронным двигателем без потери производительности. Основные сценарии использования:

• Приводы насосов и вентиляторов — позволяет точно регулировать расход и давление, снижая энергопотребление при частичных нагрузках.


• Конвейерные линии и транспортеры — обеспечивает плавный пуск и остановку, защищая механику от рывков и продлевая срок службы редукторов.


• Экструдеры, мешалки и другое технологическое оборудование — поддерживает стабильный момент на низких оборотах, что критично для вязких и неоднородных сред.


• Системы автоматизации зданий (лифты, эскалаторы, системы климат-контроля) — интегрируется в общую систему управления через стандартные интерфейсы.

Ключевые особенности и практические возможности

Модель ESQ 760-4T0450G/0550P-BU выделяется среди аналогов следующими характеристиками:

• Векторное управление без обратной связи — обеспечивает точное регулирование момента и скорости в диапазоне до 1:100. Это означает, что двигатель будет уверенно работать даже при минимальных оборотах под нагрузкой, без рывков и перегрева.


• Двойной номинал мощности — маркировка 45/55 кВт указывает на возможность работы в двух режимах: тяжелый (45 кВт) для высокомоментных нагрузок и легкий (55 кВт) для насосов и вентиляторов. При выборе режима ориентируйтесь на тип подключаемого оборудования.


• Встроенный ПИД-регулятор — позволяет организовать замкнутый контур управления технологическим параметром (давление, температура, уровень жидкости) без внешнего контроллера. Достаточно подключить датчик обратной связи.


• Защита от перегрузок и коротких замыканий — устройство автоматически отключает двигатель при превышении тока, перегреве или обрыве фазы. Это предотвращает выход из строя как самого преобразователя, так и подключенного электродвигателя.


• Широкий диапазон входного напряжения — стабильно работает при отклонениях сети от 380 до 400 В, что актуально для промышленных объектов с нестабильным питанием.

Особенности подключения и эксплуатации

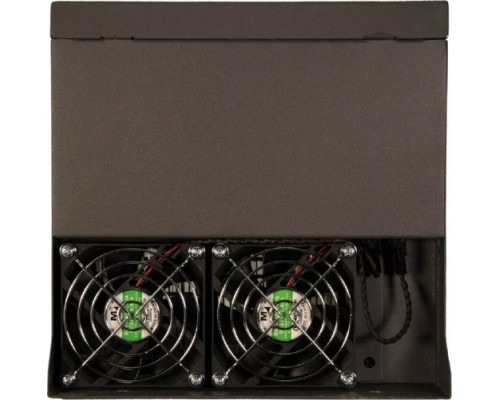

При установке преобразователя важно учитывать его габариты и условия охлаждения. Устройство имеет размеры 270×440×252 мм и вес 20,5 кг, что требует монтажа на вертикальную поверхность с достаточным пространством для циркуляции воздуха. Не устанавливайте прибор в закрытые шкафы без принудительной вентиляции — при длительной работе на полной мощности возможен перегрев силовых модулей.

Преобразователь рассчитан на подключение трехфазного двигателя с номинальным током, соответствующим выбранному режиму мощности. Для корректной работы рекомендуется использовать экранированный кабель длиной не более 50 метров — при большей длине возрастает риск электромагнитных помех и падения напряжения. В комплект поставки входит только сам преобразователь; пульт управления, тормозные резисторы и фильтры приобретаются отдельно.

Ограничения и рекомендации по выбору

Модель ESQ 760-4T0450G/0550P-BU не предназначена для однофазной сети 220 В — требуется трехфазное питание 380-400 В. Если на объекте доступна только однофазная сеть, рассмотрите преобразователи с пониженной мощностью и соответствующим входным напряжением. Также учтите, что устройство не имеет встроенного тормозного ключа — для быстрой остановки двигателя с высоким моментом инерции потребуется внешний тормозной модуль.

При выборе данной модели убедитесь, что мощность двигателя не превышает 55 кВт в легком режиме или 45 кВт в тяжелом. Превышение номинала приведет к аварийному отключению или повреждению силовой части. Для агрегатов с частыми пусками и реверсами (например, в крановых механизмах) рекомендуется выбирать модель с запасом по току на 20-30%.
