Назначение и область применения

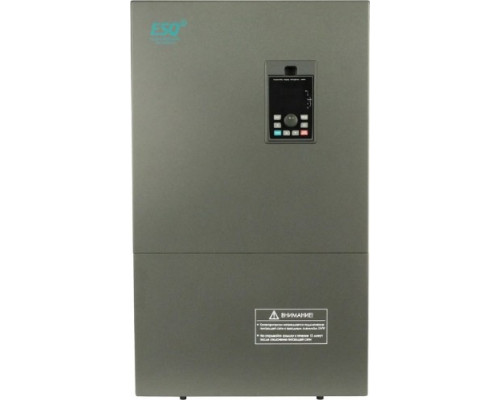

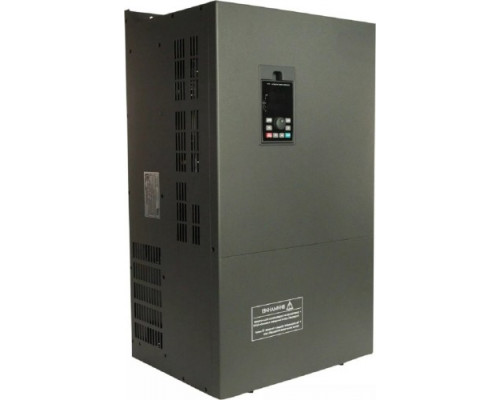

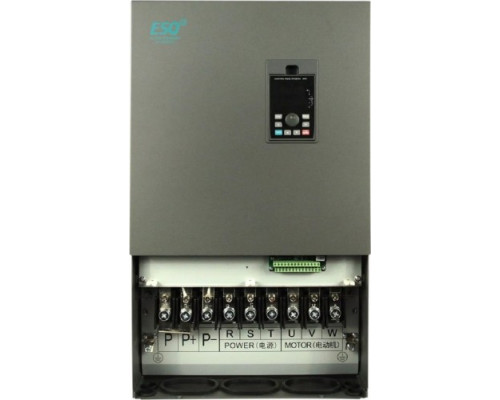

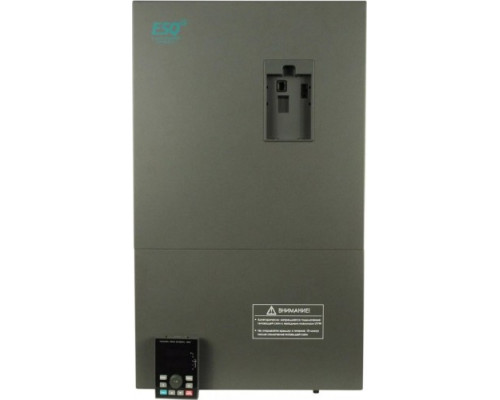

Частотный преобразователь ESQ 760-4Т0900G/1100P представляет собой универсальное устройство векторного управления, предназначенное для плавного регулирования скорости вращения асинхронных электродвигателей в промышленных и коммерческих системах. Модель рассчитана на работу с двигателями мощностью до 110 кВт в режиме перегрузки (P-режим) и до 90 кВт в режиме постоянной нагрузки (G-режим). Это позволяет использовать преобразователь в технологических процессах, где требуется точный контроль скорости и момента, а также адаптация к различным условиям эксплуатации.
Устройство подходит для задач автоматизации насосных станций, вентиляционных установок, конвейерных линий, компрессорного оборудования, экструдеров и другого оборудования, где необходимо снижение пусковых токов, энергосбережение и защита двигателя от перегрузок.
Технические особенности и практическая реализация
Преобразователь работает от трехфазной сети напряжением 400 В, что соответствует стандартным промышленным сетям 380В. Мощность 110 кВт в режиме P (перегрузка) позволяет кратковременно увеличивать нагрузку на 10-20% без отключения, что критично для механизмов с инерционными нагрузками (например, центрифуги или дробилки). В режиме G (постоянная нагрузка) номинальная мощность составляет 90 кВт, что обеспечивает стабильную работу без риска перегрева при длительных циклах.
Векторное управление обеспечивает высокую точность поддержания скорости (до 0.1% от заданной) даже при изменении нагрузки, что важно для оборудования с жесткими требованиями к динамике. Встроенный ПИД-регулятор позволяет организовать замкнутые системы управления (например, поддержание давления в трубопроводе или температуры в камере) без дополнительных контроллеров.
Конструктивные параметры и монтажные ограничения

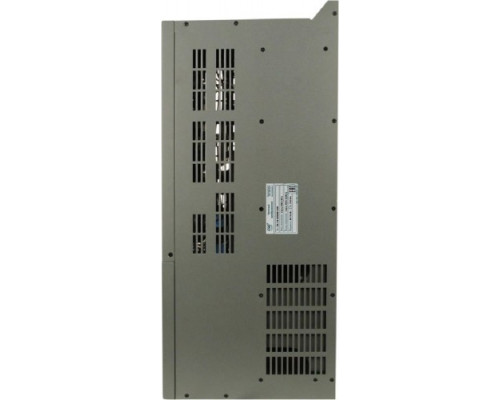

Габариты устройства (370x650x282 мм) и масса 46 кг требуют учета при проектировании шкафа управления. Преобразователь относится к классу тяжелых промышленных устройств, поэтому для монтажа необходима усиленная несущая панель и обеспечение свободного доступа к радиатору для отвода тепла. Рекомендуется устанавливать прибор вертикально с зазором не менее 100 мм сверху и снизу для естественной конвекции.
При выборе места установки учитывайте, что устройство выделяет значительное количество тепла при работе на номинальной мощности (до 3-5 кВт тепловых потерь). Для помещений с высокой температурой окружающей среды (выше 40°C) потребуется принудительная вентиляция или кондиционирование шкафа.
Сильные стороны модели
Основное преимущество ESQ 760-4Т0900G/1100P — универсальность: один прибор может работать как в тяжелых режимах с перегрузками, так и в длительных циклах с постоянной нагрузкой. Это снижает затраты на складской запас и упрощает выбор для разных механизмов. Встроенные функции защиты (от перегрева, короткого замыкания, обрыва фазы, перенапряжения) продлевают срок службы двигателя и самого преобразователя.
Наличие двух режимов мощности (G/P) делает модель привлекательной для объектов, где оборудование эксплуатируется с переменной загрузкой — например, на конвейерах с пиковыми пусками или в насосах с периодическим повышением расхода.
На что обратить внимание при выборе

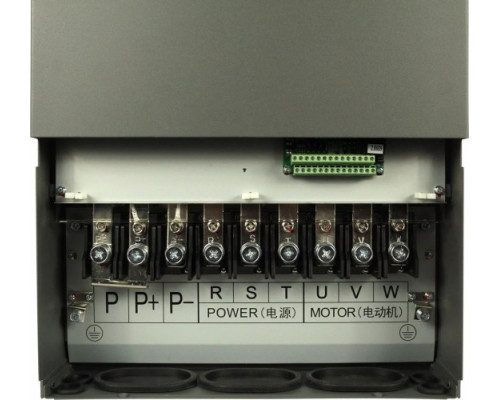

Перед покупкой убедитесь, что сечение питающих кабелей и автоматический выключатель соответствуют номинальному току преобразователя (для 110 кВт при 380В ток может достигать 200-220 А). Устройство не имеет встроенного сетевого дросселя или фильтра ЭМС — для снижения помех и защиты от импульсных перенапряжений рекомендуется устанавливать внешние компоненты (дроссель на входе, фильтр на выходе).
Обратите внимание на условия охлаждения: при монтаже в герметичном шкафу без вентиляции мощность преобразователя может быть снижена на 20-30% из-за перегрева. Для длительной работы на максимальной нагрузке (110 кВт) необходимо обеспечить температуру окружающей среды не выше 40°C и скорость воздушного потока не менее 2 м/с через радиатор.
Характеристики
Габариты и вес
