Назначение и область применения
ESQ 760-4T2200G/2500P — это универсальный векторный частотный преобразователь, предназначенный для управления скоростью вращения трёхфазных асинхронных электродвигателей мощностью до 250 кВт. Модель относится к серии ESQ 760, которая ориентирована на промышленные задачи, требующие точного регулирования скорости, момента и плавного пуска/останова. Благодаря высокой мощности и поддержке векторного управления, преобразователь подходит для работы с оборудованием с переменной нагрузкой: насосы, вентиляторы, компрессоры, конвейеры, экструдеры, центрифуги и другие механизмы, где необходима автоматизация технологических процессов.
Ключевые технические параметры и их практический смысл
Модель рассчитана на питание от трёхфазной сети 380 В (номинальное напряжение 400 В) и обеспечивает выходную мощность 250 кВт. Это позволяет управлять электродвигателями соответствующей мощности с запасом по перегрузке. Преобразователь имеет исполнение G/P: режим G (тяжёлый пуск) предназначен для механизмов с высоким пусковым моментом (конвейеры, дробилки), а режим P (лёгкий пуск) — для вентиляторов и насосов с квадратичной нагрузкой. В режиме P максимальная мощность может быть увеличена до 250 кВт, в режиме G — до 220 кВт, что важно учитывать при выборе под конкретный тип привода.
- Мощность 250 кВт — позволяет подключать двигатели большой мощности без дополнительных усилителей, что актуально для промышленных линий и тяжёлого оборудования.
- Напряжение 400 В (3 фазы) — стандартное промышленное напряжение, обеспечивает совместимость с большинством европейских и азиатских сетей.
- Векторное управление — обеспечивает точное поддержание скорости и момента даже при низких оборотах, что критично для механизмов с переменной нагрузкой.
Конструктивные особенности и эксплуатационные нюансы

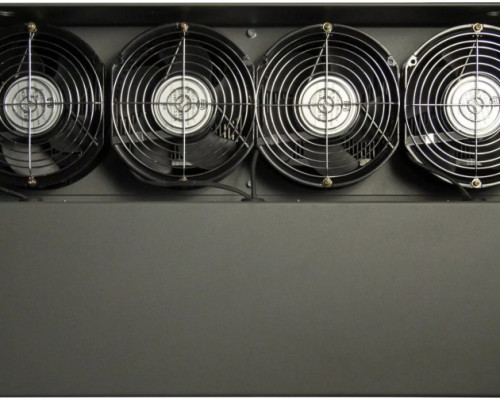

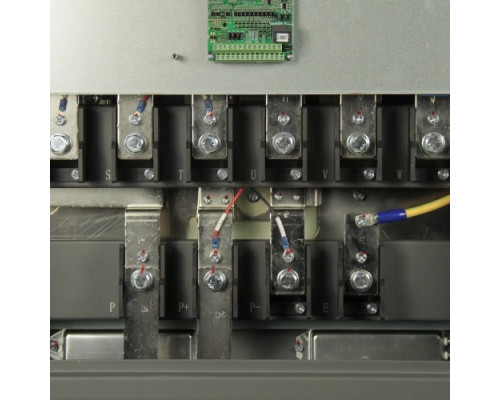

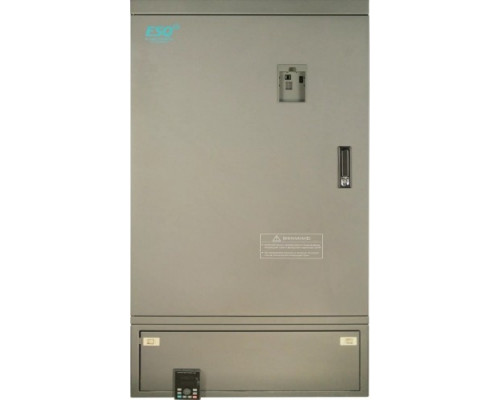

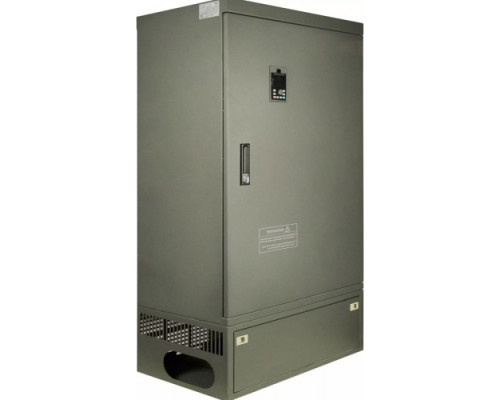

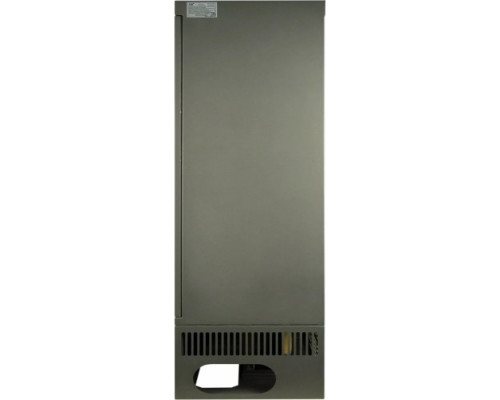

Преобразователь выполнен в корпусе с габаритами 500×1250×400 мм и весом 141 кг, что характерно для устройств такого класса — требуется прочный монтаж и достаточное пространство для установки. Вентиляция и охлаждение должны быть обеспечены с учётом тепловыделения при полной нагрузке. Рекомендуется устанавливать устройство в вертикальном положении с зазорами для циркуляции воздуха. При монтаже важно учитывать, что для подключения силовых кабелей сечением до 120 мм² потребуются соответствующие клеммы и инструменты. Преобразователь не имеет встроенного гальванического разделения, поэтому при необходимости изоляции цепей управления от силовых цепей следует использовать внешние устройства.
Практические возможности и ограничения
Модель поддерживает широкий диапазон регулирования скорости (обычно до 1:100 для векторного режима), что позволяет точно настраивать работу механизма под технологические требования. Встроенные функции защиты от перегрузки, короткого замыкания, перенапряжения и перегрева продлевают срок службы как преобразователя, так и подключённого двигателя. Однако стоит учесть, что для полноценного векторного управления требуется установка датчика обратной связи на валу двигателя (энкодер), если он не предусмотрен в стандартной комплектации. При работе с длинными кабельными линиями (более 50 м) могут потребоваться дополнительные фильтры для снижения помех. Преобразователь не предназначен для управления однофазными двигателями или двигателями с напряжением ниже 380 В без понижающего трансформатора.
На что обратить внимание при выборе
Перед приобретением убедитесь, что мощность двигателя соответствует режиму работы (G или P) и что сеть обеспечивает стабильное напряжение 380–400 В с допустимым отклонением. Учитывайте, что для монтажа потребуется несущая конструкция, способная выдержать вес 141 кг, а также доступ к клеммам для подключения силовых и управляющих кабелей. Если планируется использование в условиях высокой запылённости или влажности, необходимо предусмотреть защитный кожух или установку в шкафу с соответствующей степенью защиты. Для интеграции в систему автоматизации проверьте наличие интерфейсов связи (например, RS-485 или Modbus), так как их отсутствие может потребовать дополнительных модулей расширения.
Характеристики
Габариты и вес
