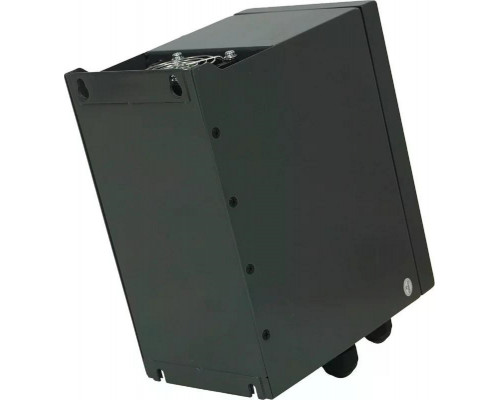

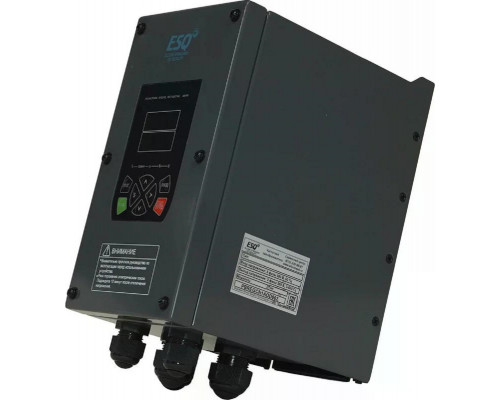

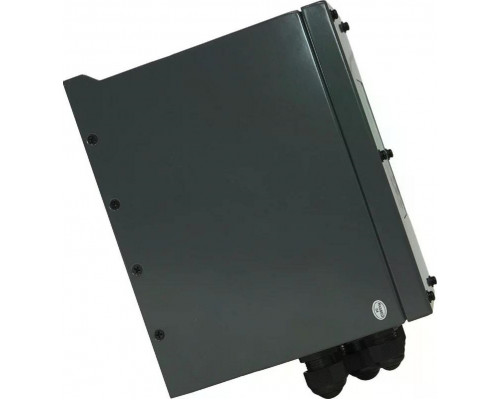

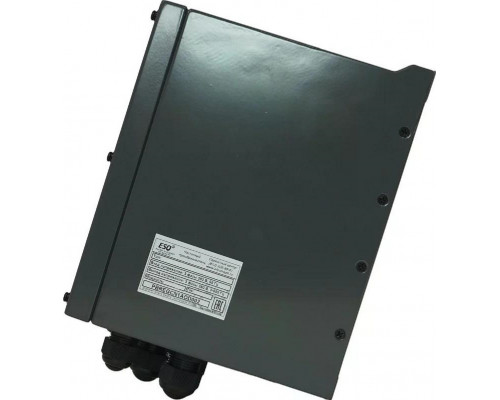

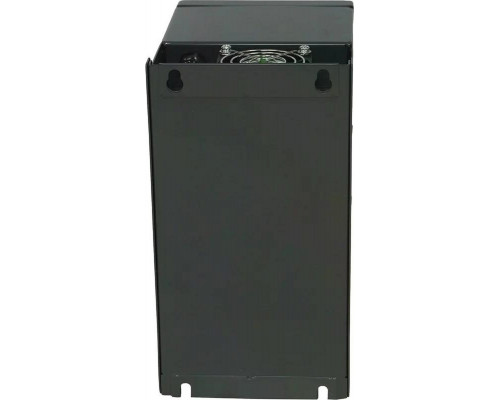

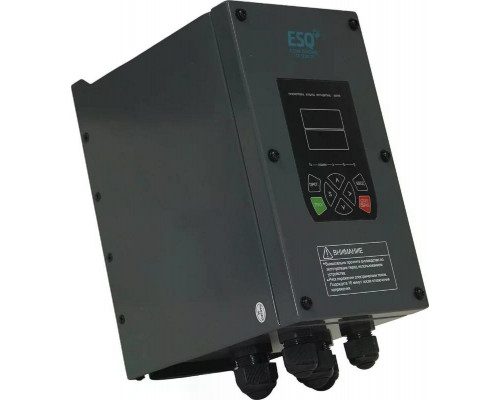

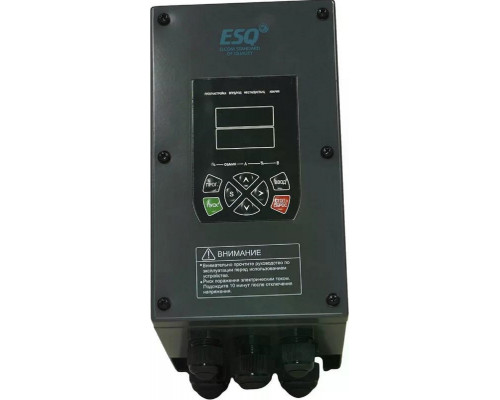

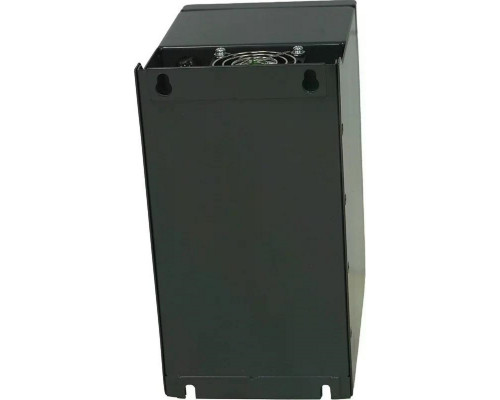

Частотный преобразователь ESQ F 770-4T0055G/0075P-IP54 5.5/7.5 кВт, 380В

Назначение и сфера применения

ESQ F 770-4T0055G/0075P-IP54 — это универсальный векторный частотный преобразователь, предназначенный для плавного регулирования скорости вращения асинхронных электродвигателей с короткозамкнутым ротором. Модель рассчитана на питание от трехфазной сети 380 В и обеспечивает точное управление моментом и частотой. Устройство подходит для большинства технологических процессов, где требуется автоматизация привода: конвейерные линии, насосы, вентиляторы, компрессоры, дозаторы, упаковочное и деревообрабатывающее оборудование. Благодаря степени защиты IP54 преобразователь может устанавливаться в помещениях с повышенной влажностью, запыленностью или в условиях неотапливаемых складов — корпус защищает электронику от пыли и водяных брызг.

Ключевые технические особенности

Модель имеет маркировку 4T0055G/0075P, что указывает на двойной номинал мощности: 5.5 кВт в тяжелом режиме (G — для постоянной нагрузки с высоким пусковым моментом) и 7.5 кВт в легком режиме (P — для вентиляторных и насосных нагрузок с квадратичным моментом). Это позволяет гибко адаптировать преобразователь под конкретный тип механизма без избыточного запаса по току. На практике:

• Режим 5.5 кВт (G) — для механизмов с тяжелым пуском, например, дробилки, экструдеры, поршневые компрессоры, ленточные конвейеры с высокой загрузкой.


• Режим 7.5 кВт (P) — для центробежных насосов, осевых и радиальных вентиляторов, где пусковой момент не превышает 50-70% от номинального. В этом режиме преобразователь может управлять двигателем мощностью до 7.5 кВт.

Важно: при выборе режима необходимо учитывать фактическую нагрузку на валу. Использование легкого режима для тяжелых механизмов приведет к перегреву и аварийному отключению.

Практические возможности и ограничения

Преобразователь реализует векторное управление без обратной связи, что обеспечивает стабильное удержание скорости и момента даже при колебаниях нагрузки. Система автоматической настройки параметров двигателя (автотюнинг) упрощает ввод в эксплуатацию. Встроенный ПИД-регулятор позволяет организовать замкнутый контур управления технологическим параметром (давление, расход, температура) без дополнительного контроллера. Степень защиты IP54 расширяет возможности размещения: устройство можно монтировать в цехах с мойкой полов, на открытых площадках под навесом или в агрессивной среде, но при этом необходимо обеспечить свободный доступ воздуха для охлаждения радиатора — встроенные вентиляторы активного охлаждения требуют зазоров не менее 100 мм сверху и снизу. Масса устройства составляет 5 кг, что облегчает монтаж на стену или в шкаф. Габариты упаковки (110×190×150 мм) не отражают реальные размеры корпуса — перед установкой следует уточнить посадочные размеры в документации.

На что обратить внимание при выборе

• Совместимость с двигателем: преобразователь рассчитан на трехфазные асинхронные двигатели с номинальным током, соответствующим выбранному режиму. Для однофазных двигателей или двигателей с постоянными магнитами устройство не подходит.


• Условия эксплуатации: IP54 допускает установку в пыльных и влажных помещениях, но не защищает от длительного погружения в воду или агрессивных химических сред. Рабочая температура окружающей среды — от -10 до +40 °C, при превышении требуется принудительное снижение мощности (дерайтинг).


• Комплектация: в стандартную поставку входит только преобразователь. Панель управления, тормозной резистор, сетевой дроссель и фильтр ЭМС приобретаются отдельно. Для длинных кабельных линий (свыше 50 м) рекомендуется установка выходного дросселя для защиты изоляции двигателя.


• Ограничения по сети: устройство чувствительно к качеству питающего напряжения. При сильных перекосах фаз (более 3%) или частых скачках напряжения возможны сбои в работе — требуется стабилизатор или сетевой дроссель на входе.
