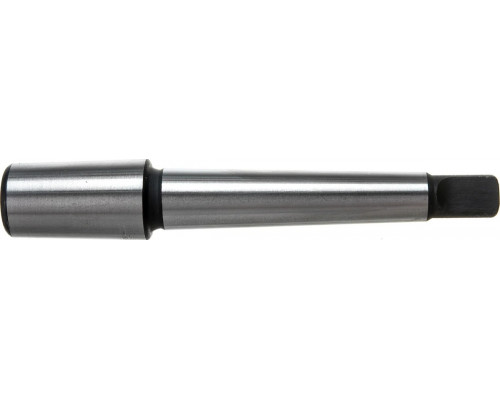

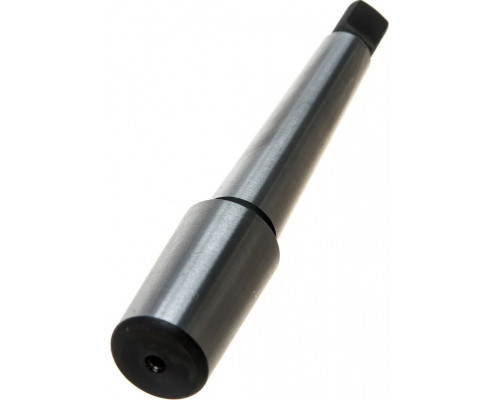

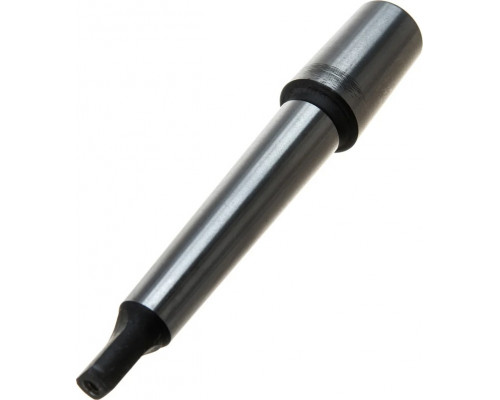

Дорн Профоснастка №390 для сверлильного патрона МК1-B16 71505002

Назначение и принцип работы

Дорн Профоснастка №390 — это переходной элемент, предназначенный для установки сверлильного патрона с посадочным конусом B16 на шпиндель сверлильного станка, имеющий внутренний конус Морзе КМ1 (КМ-1). Он решает задачу соединения патрона и станка, когда их посадочные поверхности не совпадают. Дорн фиксируется в шпинделе станка с помощью конуса КМ1, а патрон надевается на его наружную часть с конусом B16. Наличие лапки на конусе КМ1 обеспечивает дополнительную механическую фиксацию в шпинделе станка, предотвращая проворачивание дорна при работе.

Совместимость и область применения

Данный дорн подходит для использования со сверлильными патронами, имеющими посадочный конус B16. В частности, он совместим с патронами моделей № 75, 78, 155, 156, 157, 159, 182, 197, а также с любыми другими патронами, рассчитанными на посадку B16. Со стороны станка дорн предназначен для установки в шпиндель с конусом Морзе КМ1. Это делает его универсальным решением для большинства настольных и промышленных сверлильных станков, оснащённых шпинделем данного типа.

Конструктивные особенности и качество изготовления

Дорн изготовлен из конструкционной легированной стали, что обеспечивает высокую прочность и устойчивость к нагрузкам при сверлении. Для повышения износостойкости и долговечности рабочие поверхности подвергнуты поверхностной закалке. Все наружные поверхности дорна отшлифованы. Это критически важно для сохранения точности обработки: шлифовка гарантирует минимальное биение и плотное прилегание как к шпинделю станка, так и к сверлильному патрону, что напрямую влияет на качество отверстий.

Преимущества модели

• Обеспечивает надёжное соединение патрона B16 со станком КМ1 без потери точности за счёт шлифованных поверхностей.


• Изготовлен из легированной стали с поверхностной закалкой, что гарантирует длительный срок службы при интенсивной эксплуатации.


• Оснащён лапкой на конусе КМ1 для дополнительной фиксации в шпинделе станка, предотвращая проворачивание.


• Совместим с широким рядом сверлильных патронов (№ 75, 78, 155, 156, 157, 159, 182, 197 и другими) с посадкой B16.

На что обратить внимание

• Перед покупкой убедитесь, что посадочный конус вашего сверлильного патрона соответствует B16, а внутренний конус шпинделя станка — КМ1. Несоответствие хотя бы одного из параметров сделает использование дорна невозможным.


• Для надёжной фиксации дорна в шпинделе станка с конусом КМ1 используется лапка. Убедитесь, что конструкция вашего станка предусматривает её установку.


• При установке патрона на дорн и дорна в станок необходимо тщательно очистить посадочные поверхности от загрязнений и смазки для обеспечения максимальной точности и жёсткости соединения.
