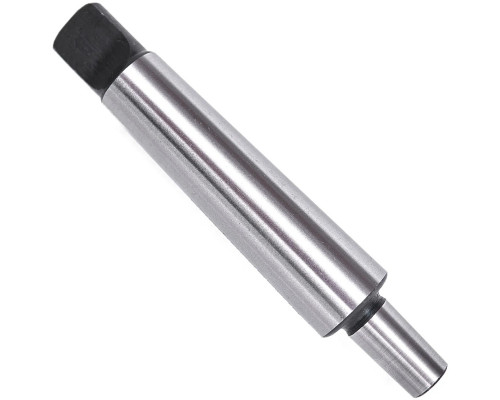

Переходник Профоснастка №388 для сверлильного патрона МК1-B10 71505000

Назначение и принцип работы

Переходник Профоснастка №388 (71505000) предназначен для установки сверлильного патрона с посадочным конусом B10 на шпиндель станка с конусом Морзе №1 (МК-1). Это классический дорн с лапкой, который обеспечивает надежное механическое соединение между патроном и оборудованием. Без такого переходника использовать патрон с посадкой B10 на станке с конусом МК-1 невозможно, так как типы крепления несовместимы напрямую.

Конструктивные особенности и совместимость

Дорн изготовлен из конструкционной легированной стали с поверхностной закалкой, что обеспечивает устойчивость к износу при регулярных нагрузках. Рабочие поверхности отшлифованы — это снижает биение и позволяет сохранять заданную точность сверления. Модель оснащена лапкой для фиксации в шпинделе, что предотвращает проворачивание дорна во время работы. Переходник подходит для сверлильных патронов с посадкой B10, в частности для моделей №70, 150, 176, и совместим с любыми станками, имеющими конусное гнездо МК-1.

Практические возможности и ограничения

Основная задача дорна — передача крутящего момента от шпинделя станка к патрону без потери жесткости. Благодаря закаленной стали и шлифовке, переходник подходит для работ, где важна соосность и минимальное радиальное биение. Однако стоит учитывать, что дорн рассчитан на конус Морзе №1 — это небольшой типоразмер, применяемый в легких и средних сверлильных станках, а также в некоторых дрелях с конусным креплением. Для станков с конусами МК-2, МК-3 или более крупными данная модель не подойдет без дополнительных переходных втулок.

При монтаже важно убедиться, что посадочное место под конус МК-1 на станке чистое и не имеет повреждений, иначе точность обработки снизится. Лапка дорна должна совпадать с пазом в шпинделе для надежной фиксации. Сам патрон с посадкой B10 устанавливается на дорн легким нажатием или легким ударом через деревянную проставку — запрессовка без переходника не допускается.

Преимущества модели

• Износостойкость за счет конструкционной легированной стали с поверхностной закалкой.


• Повышенная точность обработки благодаря шлифованным поверхностям, снижающим биение.


• Надежная фиксация лапкой, исключающая проворачивание дорна в шпинделе.


• Универсальность для патронов с посадкой B10 (модели №70, 150, 176 и аналоги).

На что обратить внимание

• Переходник предназначен только для станков с конусом Морзе №1 (МК-1). Для других типов шпинделя требуется другой дорн или переходная втулка.


• Посадка сверлильного патрона должна быть B10 — другие типы крепления (например, B12, B16, ключевой или быстрозажимной) несовместимы без дополнительных адаптеров.


• Перед установкой проверьте чистоту и отсутствие забоин на конусных поверхностях дорна и шпинделя — это влияет на точность сверления.


• Дорн поставляется без патрона и без дополнительных крепежных элементов — приобретается отдельно.

Комплектация

• Переходник (дорн) №388 с лапкой — 1 шт.
