Назначение и конструкция

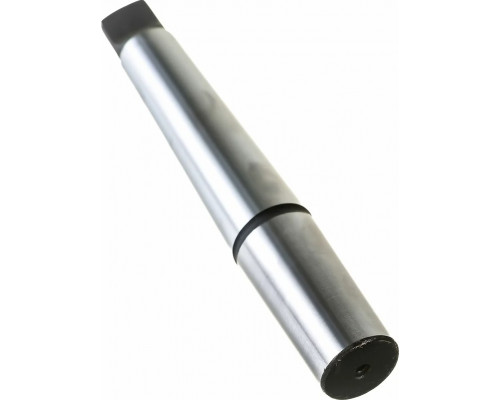

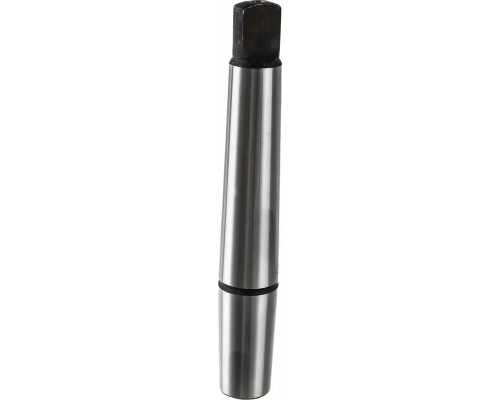

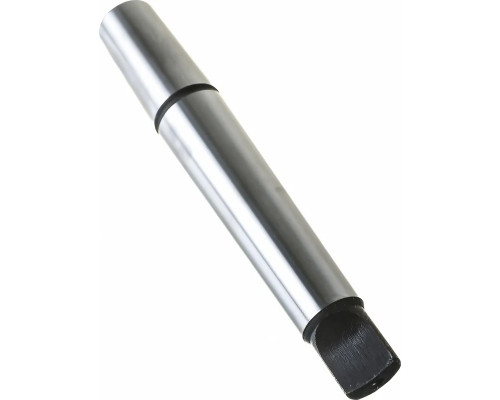

Дорн Профоснастка №398 (артикул 71505010) представляет собой переходной элемент, предназначенный для установки сверлильного патрона с конусом Морзе 2 (MK2) в шпиндель станка или оборудования с посадочным отверстием B18. Это оснастка, которая расширяет совместимость инструмента: если у вашего станка конус шпинделя B18, а патрон имеет хвостовик MK2, данный дорн позволяет их соединить без дополнительных переходников. Модель изготовлена компанией ПрофОснастка, что предполагает соблюдение стандартов точности и надежности для промышленного и бытового использования.
Практический смысл параметров
Конус шпинделя B18 указывает на посадочное отверстие в шпинделе станка (например, сверлильного или токарного), которое соответствует стандарту B18 (метрический конус с углом 1:20, диаметр 18 мм). Дорн компенсирует разницу между этим посадочным местом и хвостовиком патрона MK2 (конус Морзе №2). Такое решение актуально, когда патрон с конусом MK2 уже есть в наличии, а станок рассчитан на оснастку с конусом B18. Использование дорна позволяет избежать замены патрона или переделки шпинделя, сохраняя точность центрирования за счет плотной конусной посадки.
Особенности эксплуатации
Дорн №398 подходит только для патронов с хвостовиком MK2 и станков с посадочным конусом B18. Важно убедиться, что конусные поверхности чистые и не имеют повреждений, так как это влияет на биение и надежность фиксации. Установка производится путем вставки дорна в шпиндель станка, после чего в него монтируется патрон. Для извлечения обычно используется клин или съемник, предусмотренный конструкцией станка. Масса дорна 0.20 кг и компактные размеры (30x30x100 мм) делают его удобным для хранения и транспортировки, но не влияют на рабочие характеристики.
Преимущества модели
- Обеспечивает совместимость патрона MK2 со шпинделем B18 без дополнительных переходников.
- Компактная конструкция не увеличивает радиальный вылет оснастки, сохраняя точность сверления.
- Производство под маркой ПрофОснастка гарантирует соответствие стандартам конусных соединений.
- Легкий вес и малые габариты упрощают замену и хранение.
На что обратить внимание
- Дорн предназначен исключительно для патронов с конусом Морзе 2 (MK2) и шпинделей с посадочным конусом B18. Другие типы конусов несовместимы.
- Перед установкой проверьте чистоту и отсутствие заусенцев на конусных поверхностях дорна, патрона и шпинделя для минимизации биения.
- Извлечение дорна из шпинделя требует использования специального инструмента (например, клина), который не входит в комплект поставки.
- Не предназначен для использования в условиях высоких вибраций или ударных нагрузок без дополнительной фиксации.
Характеристики
Габариты и вес
