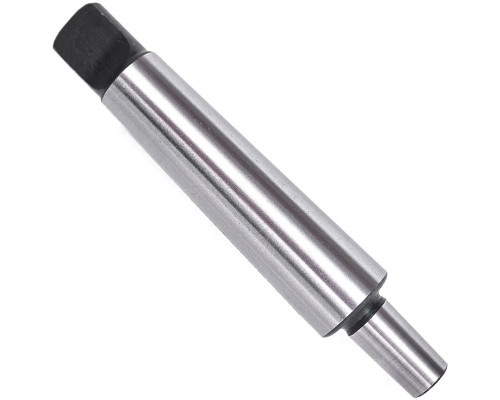

Переходник Профоснастка №391 для сверлильного патрона МК2-B10 71505003

Назначение и конструкция

Переходник Профоснастка №391 (артикул 71505003) предназначен для соединения сверлильного патрона с посадочным конусом МК-2 (Морзе 2) и шпинделя станка с конусом B10. Это промежуточный элемент, который позволяет использовать патрон с одним типом посадки на оборудовании с другим типом конуса. Модель решает задачу стыковки, когда прямой монтаж патрона на шпиндель невозможен из-за несовпадения посадочных размеров.

Практический смысл параметров

Посадка МК-2 (конус Морзе 2) со стороны патрона — это распространённый стандарт для сверлильных патронов среднего размера, используемых в настольных и вертикально-сверлильных станках. Конус B10 со стороны шпинделя — это укороченный конус, который часто встречается на шпинделях лёгких и средних сверлильных станков. Переходник обеспечивает жёсткое и соосное соединение, что критически важно для точного сверления без биения.

Поверхности дорна отшлифованы, что минимизирует потерю точности обработки при передаче вращения от шпинделя к патрону. Изготовлен из конструкционной легированной стали с поверхностной закалкой — это обеспечивает износостойкость посадочных конусов и устойчивость к деформациям при рабочих нагрузках.

Совместимость и ограничения

Переходник подходит для сверлильных патронов с посадкой МК-2, в том числе для моделей № 162, 173, 187 и аналогичных. Совместим со сверлильными станками, шпиндель которых оснащён конусом B10. Важно учитывать, что данный переходник не предназначен для станков с другими типами конусов (например, B12, B16, B18, B22, КМ3 и т.д.) без дополнительных адаптеров. Перед установкой убедитесь, что конус шпинделя вашего станка соответствует B10, а хвостовик патрона — МК-2.

Преимущества модели

• Обеспечивает точное соединение за счёт шлифованных поверхностей конусов.


• Износостойкая сталь с закалкой продлевает срок службы при интенсивной эксплуатации.


• Решает задачу несовместимости посадок патрона и шпинделя без необходимости замены оборудования.


• Компактные размеры (105 мм в длину) не увеличивают габариты оснастки.

На что обратить внимание

• Переходник предназначен для использования только с конусом B10 на стороне шпинделя и МК-2 на стороне патрона. Другие комбинации не поддерживаются.


• Перед установкой очистите посадочные поверхности конусов от загрязнений и смазки для надёжного сцепления.


• При монтаже патрона убедитесь, что он фиксируется на конусе МК-2 без люфта — это предотвращает биение и повреждение оснастки.


• Не превышайте допустимые нагрузки, указанные для вашего станка и патрона — переходник рассчитан на работу в рамках стандартных режимов сверления.
