Назначение и конструкция

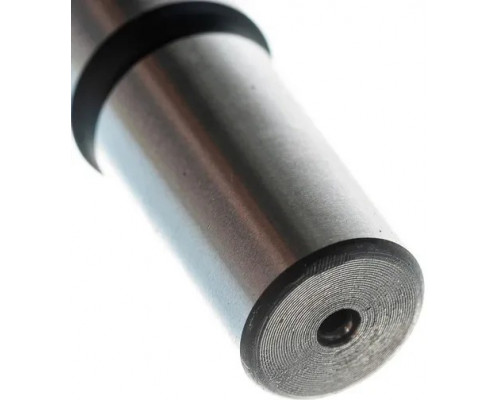

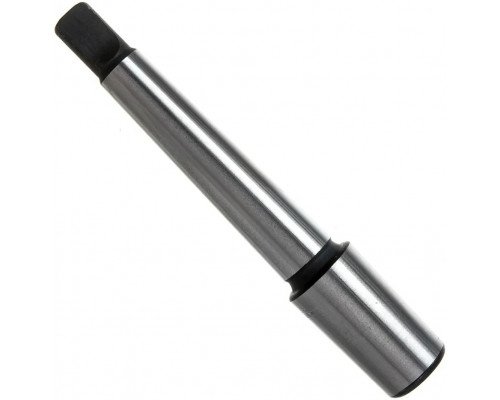

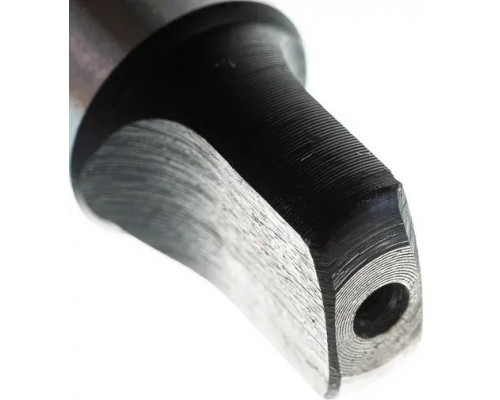

Переходник Профоснастка №397 (71505009) предназначен для установки сверлильного патрона с конусом Морзе 2 (MK2) на шпиндель станка или инструмента с посадочным конусом B16. Это оснастка, которая расширяет совместимость оборудования, позволяя использовать стандартный патрон на шпинделях другого типоразмера. Модель выполнена в виде стального конусного хвостовика с одной стороны (B16) и конусным отверстием под MK2 с другой.
Совместимость и практический смысл параметров
Конус шпинделя B16 — это посадочное место со стороны станка или дрели. Данный переходник подходит для оборудования, где установлен шпиндель с конусом B16 (например, некоторые модели сверлильных станков или ручных дрелей с быстрозажимным патроном на конусе B16). Отверстие со стороны патрона выполнено под конус Морзе 2 (MK2). Это означает, что вы сможете закрепить любой сверлильный патрон, имеющий хвостовик MK2, на станке с конусом B16. Переходник решает проблему несовместимости, когда патрон и шпиндель имеют разные конусные соединения.
Особенности эксплуатации
При установке переходника важно обеспечить чистоту и отсутствие забоин на конусных поверхностях. Конус B16 вставляется в шпиндель станка, а в отверстие MK2 вставляется хвостовик патрона. Фиксация осуществляется за счет трения конусных поверхностей. Для надежной работы рекомендуется перед установкой слегка смазать конусные поверхности, чтобы избежать задиров и обеспечить плотное прилегание. Снимать патрон с переходника можно через прорезь с торца, используя выколотку или клин. Важно помнить, что переходник не предназначен для работ с сильными боковыми нагрузками — его задача передавать осевое усилие сверления.
Преимущества модели
- Позволяет использовать патрон MK2 на шпинделе B16, расширяя возможности оборудования.
- Компактные габариты: ширина и высота всего 30 мм, глубина 100 мм, что не создает излишнего вылета.
- Небольшой вес (0.17 кг) не увеличивает нагрузку на шпиндель.
- Простая и надежная конструкция без подвижных частей.
На что обратить внимание
- Переходник совместим только с патронами, имеющими хвостовик конуса Морзе 2 (MK2).
- Посадочное место на станке должно быть выполнено под конус B16. Перед покупкой проверьте тип конуса вашего шпинделя.
- Переходник не является универсальным — он предназначен для конкретной пары конусов: B16 (внутренний) и MK2 (наружный).
- При установке убедитесь в отсутствии люфта: конусные соединения должны входить плотно, без зазоров.
Характеристики
Габариты и вес
