Переходник Профоснастка №401 для сверлильного патрона МК3-B22 71505013

Назначение и конструкция

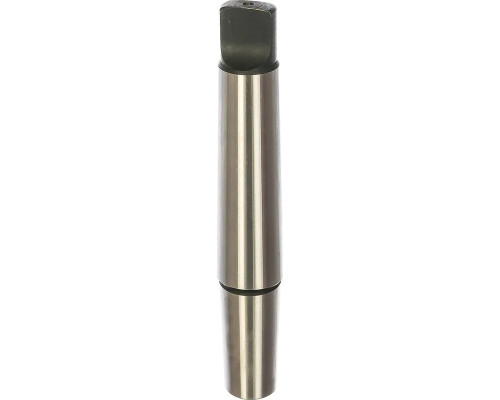

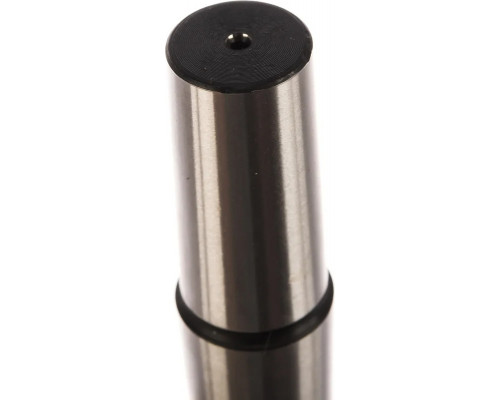

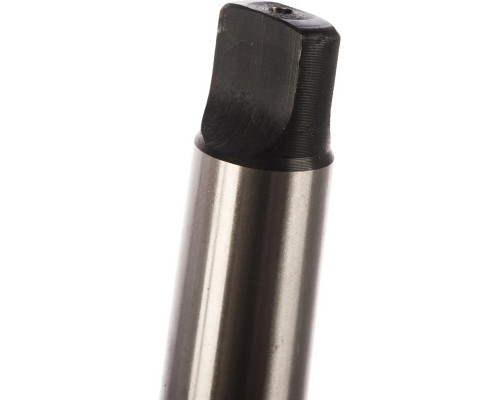

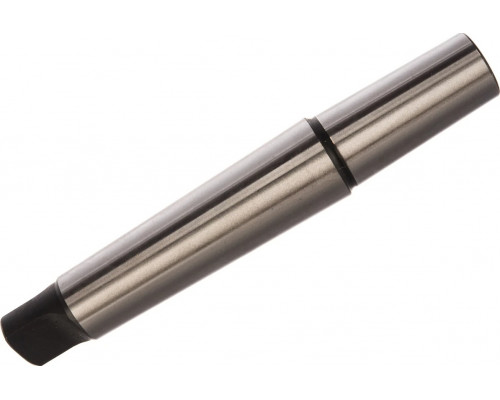

Переходник Профоснастка №401 71505013 — это дорн, предназначенный для установки сверлильного патрона с посадочным конусом B22 в шпиндель сверлильного станка или другого оборудования, оснащённого конусом Морзе КМ3 (конус Морзе №3). Он выполняет роль промежуточного элемента, обеспечивая надёжное и точное соединение между патроном и станком. Модель оснащена лапкой для фиксации от проворота, что повышает безопасность и стабильность работы.

Совместимость и практическое применение

Данный дорн подходит для использования с любыми сверлильными патронами, имеющими внутренний конус B22. В частности, он совместим с патронами моделей №162, №173, №187. Со стороны станка требуется наличие конуса Морзе КМ3. Такая комбинация позволяет оснастить оборудование, изначально рассчитанное на конус Морзе, быстросменным или обычным патроном с посадкой B22. Переходник применяется в сверлильных, фрезерных и токарных станках, а также в других устройствах, где необходима установка патрона на конус КМ3.

Технические особенности и качество изготовления

Рабочие поверхности дорна тщательно отшлифованы. Это обеспечивает минимальное биение и сохранение заданной точности обработки при сверлении, зенковании или цековании. Изделие изготовлено из конструкционной легированной стали, которая прошла процедуру поверхностной закалки. Такая обработка придаёт переходнику высокую износостойкость и устойчивость к деформациям при длительных нагрузках, что продлевает срок его службы даже в условиях интенсивной эксплуатации.

Преимущества модели

• Универсальность: соединяет патроны с конусом B22 и станки с конусом КМ3, расширяя возможности оборудования.


• Высокая точность: шлифованные поверхности минимизируют биение и потери точности обработки.


• Долговечность: легированная сталь с поверхностной закалкой устойчива к износу и нагрузкам.


• Безопасность: наличие лапки предотвращает проворот патрона и обеспечивает надёжную фиксацию.

На что обратить внимание

• Перед установкой убедитесь, что посадочный конус на вашем станке соответствует КМ3, а патрон имеет внутренний конус B22.


• Для обеспечения максимальной точности и жёсткости соединения рекомендуется очищать и обезжиривать сопрягаемые конусные поверхности перед каждой установкой.


• Данный переходник не предназначен для использования с патронами, имеющими другие типы посадки (например, резьбовую или конус B16, B18).


• При монтаже убедитесь, что лапка дорна правильно зафиксирована в пазу шпинделя станка, чтобы исключить проворот.
