Назначение и принцип работы
Фильтр ESQ EB3AK-5050A — это входное устройство электромагнитной совместимости (ЭМИ), которое устанавливается перед частотным преобразователем мощностью до 22 кВт. Его основная задача — подавление высокочастотных помех, возникающих при работе инвертора, и предотвращение их распространения в питающую сеть. Без такого фильтра импульсные помехи от преобразователя могут нарушать работу чувствительного оборудования: контроллеров, датчиков, систем автоматики, измерительных приборов, расположенных вблизи.
Фильтр работает на стороне входа (сети) и снижает уровень кондуктивных помех до значений, соответствующих требованиям электромагнитной совместимости. Это особенно важно при построении промышленных систем управления, где несколько устройств работают от одной линии питания.
Технические характеристики и их практический смысл
Модель EB3AK-5050A рассчитана на номинальное напряжение 440 В и мощность 22 кВт. Это означает, что фильтр подходит для трёхфазных сетей с линейным напряжением до 440 В и может использоваться с частотными преобразователями, рассчитанными на аналогичную мощность. На практике это покрывает большинство промышленных приводов средней мощности: насосы, вентиляторы, конвейеры, компрессоры.
Важно учитывать, что фильтр является входным — он устанавливается между сетью и преобразователем частоты. При монтаже необходимо обеспечить надёжное заземление корпуса фильтра, так как эффективность подавления помех напрямую зависит от качества заземления. Также следует соблюдать минимальное расстояние между фильтром и преобразователем, чтобы избежать паразитных наводок.
Конструктивные особенности и габариты

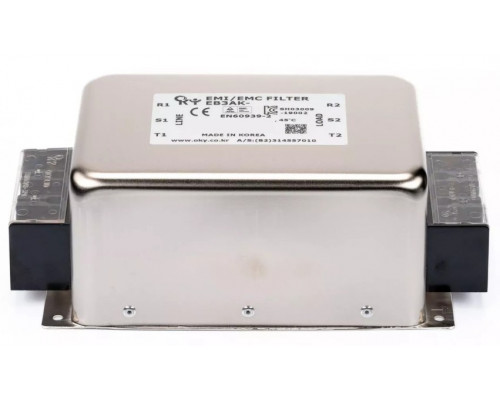

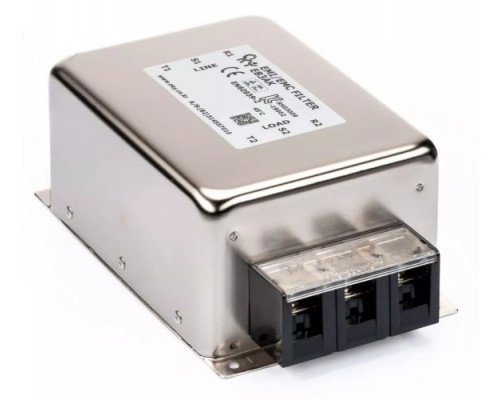

Фильтр выполнен в компактном корпусе, что упрощает его размещение в шкафу управления. Габариты устройства: ширина 246 мм, высота 130 мм, глубина 85 мм. Вес составляет 3 кг — это позволяет крепить фильтр на DIN-рейку или на монтажную панель без усиления конструкции. Компактность особенно ценна при плотной компоновке электрооборудования в ограниченном пространстве.
Обратите внимание: фильтр предназначен для установки внутри помещений или в защищённых шкафах, так как не имеет специальной защиты от пыли и влаги. При эксплуатации в условиях повышенной влажности или запылённости рекомендуется дополнительная герметизация шкафа.
Ограничения и рекомендации по выбору
Фильтр ESQ EB3AK-5050A не является универсальным — он спроектирован для работы именно с частотными преобразователями. Не используйте его для подавления помех от других типов оборудования (импульсных блоков питания, сварочных аппаратов), так как спектр помех может отличаться, и эффективность фильтрации снизится.
При выборе учитывайте, что фильтр рассчитан на номинальный ток, соответствующий мощности 22 кВт. Если преобразователь имеет запас по току или работает с перегрузками, необходимо проверить, не превышает ли пиковый ток допустимые значения фильтра. В случае сомнений лучше выбрать модель с запасом по току.
Также помните, что фильтр подавляет помехи только на стороне сети. Для защиты от помех, распространяющихся по кабелю двигателя, требуется дополнительный выходной фильтр (дроссель или синус-фильтр). Входной фильтр не решает проблему излучения от длинных моторных кабелей.
Комплектация и монтаж
В стандартной поставке присутствует только сам фильтр. Клеммы для подключения, крепёжные элементы и инструкция по монтажу должны быть предусмотрены производителем, но при заказе уточните комплектацию у поставщика. Для подключения используются силовые клеммы под винт — сечение провода выбирается в соответствии с номинальным током преобразователя (рекомендуется не менее 4–6 мм² для меди).
Монтаж следует выполнять как можно ближе к входу преобразователя, чтобы минимизировать длину незащищённого участка провода. Заземляющий проводник должен быть максимально коротким и толстым — это критически важно для эффективной работы фильтра.
Характеристики
Габариты и вес
