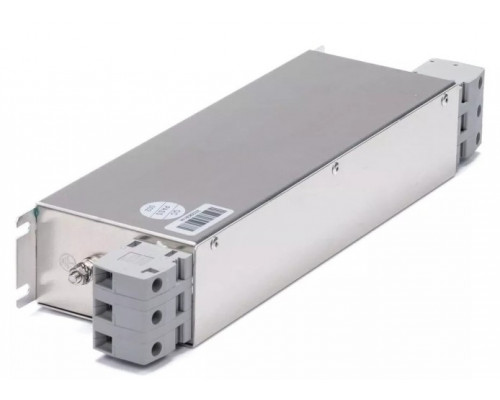

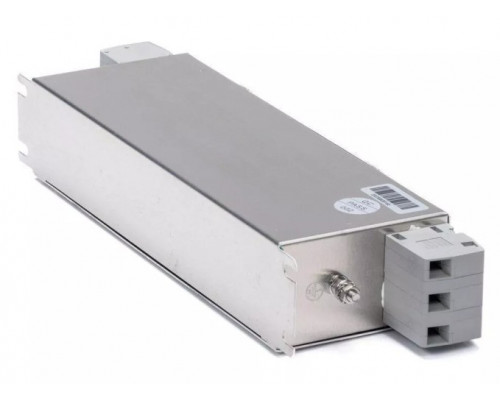

Фильтр ESQ RFO-SN-022 выходной ЭМИ 22 кВт, 380В

Назначение и область применения

Фильтр ESQ RFO-SN-022 (артикул 08.06.000905) — это выходное электромагнитное устройство, предназначенное для подавления высокочастотных помех, генерируемых частотным преобразователем мощностью до 22 кВт при работе от сети 380–400 В. Основная задача фильтра — защитить чувствительное оборудование, расположенное в непосредственной близости от преобразователя частоты, от электромагнитных наводок. Без такого фильтра импульсные помехи от ШИМ-сигнала инвертора могут распространяться по выходным кабелям и вызывать сбои в работе датчиков, контроллеров, измерительных приборов и систем автоматизации.

Практический смысл параметров

Номинальная мощность 22 кВт и напряжение 400 В определяют совместимость фильтра с трехфазными частотными преобразователями соответствующей мощности. Подключение фильтра к преобразователю меньшей мощности допустимо, но нецелесообразно по экономическим причинам. Использование с преобразователем большей мощности приведет к перегрузке фильтра и потере его эффективности. Устройство рассчитано на промышленные сети с номинальным напряжением 380–400 В и частотой 50/60 Гц.

Конструктивные особенности

Фильтр выполнен в компактном корпусе с габаритами 290×90×85 мм и весом 5,50 кг. Такие размеры позволяют размещать его в стандартных электрощитах или на DIN-рейке рядом с преобразователем частоты. Конструкция предусматривает жесткое крепление и подключение силовых кабелей через клеммные колодки. Важно учитывать, что фильтр не имеет встроенных средств защиты от короткого замыкания или перегрузки по току — эти функции должен обеспечивать автоматический выключатель на входе преобразователя.

Сильные стороны модели

• Подавление помех в широком диапазоне частот: фильтр эффективно снижает как дифференциальные, так и синфазные помехи, что критически важно для длинных моторных кабелей (свыше 10–15 метров).


• Совместимость с промышленными сетями: рассчитан на жесткие условия эксплуатации, характерные для производственных помещений.


• Простота интеграции: не требует настройки — достаточно установить фильтр между выходом преобразователя и двигателем, соблюдая полярность и сечение проводов.

Ограничения и важные замечания

При выборе фильтра следует учитывать несколько моментов. Во-первых, устройство предназначено именно для выходной цепи частотного преобразователя, а не для входной линии питания. Во-вторых, эффективность подавления помех зависит от длины и экранирования моторного кабеля — для максимального эффекта рекомендуется использовать экранированный кабель с заземлением с обеих сторон. В-третьих, фильтр не защищает от кондуктивных помех по сети питания — для этого требуется входной сетевой дроссель или фильтр ЭМС на стороне питания преобразователя.

Что важно знать при выборе

Модель ESQ RFO-SN-022 подходит для стандартных трехфазных асинхронных двигателей, управляемых частотным преобразователем. Если в системе используются длинные кабели (более 30 метров) или работают несколько преобразователей в одном шкафу, установка такого фильтра становится обязательной мерой для обеспечения электромагнитной совместимости. При выборе также стоит обратить внимание на климатическое исполнение — фильтр рассчитан на эксплуатацию в отапливаемых помещениях с нормальной влажностью.
