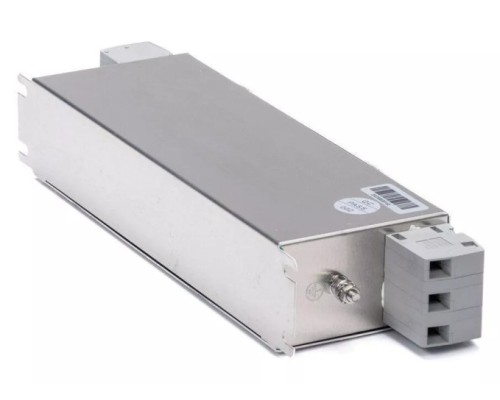

Фильтр ESQ RFI-SN-2d2 входной ЭМИ 2.2 кВт, 380В

Назначение и принцип работы

Фильтр ESQ RFI-SN-2d2 (артикул 08.06.000950) — это входное устройство электромагнитной совместимости (ЭМИ), предназначенное для подавления высокочастотных помех, которые генерирует частотный преобразователь (инвертор) при работе. Такие помехи могут распространяться по питающей сети и создавать сбои в работе чувствительного оборудования: контроллеров, датчиков, систем автоматики, измерительных приборов. Фильтр устанавливается на входе преобразователя частоты и снижает уровень кондуктивных помех до значений, соответствующих требованиям электромагнитной совместимости.

Для каких задач подходит

Модель RFI-SN-2d2 рассчитана на работу с трёхфазными частотными преобразователями мощностью до 2,2 кВт при номинальном напряжении сети 380–400 В. Это решение актуально в ситуациях, когда:

• преобразователь частоты и чувствительное оборудование находятся в одном шкафу или на небольшом расстоянии;


• требуется обеспечить соответствие нормам по электромагнитной совместимости (например, для прохождения сертификации или соблюдения стандартов на помехи);


• наблюдаются сбои в работе автоматики, ложные срабатывания датчиков или ухудшение качества связи при включении привода.

Фильтр особенно полезен в системах с длинными питающими линиями или при наличии нескольких преобразователей, работающих от одной сети.

Сильные стороны и практические особенности

Основное преимущество этой модели — специализация под конкретную мощность. Фильтр ESQ RFI-SN-2d2 оптимизирован для работы с преобразователями на 2,2 кВт, что обеспечивает эффективное подавление помех без избыточных габаритов и стоимости. Устройство выполнено в компактном корпусе с размерами 239×120×70 мм и массой 5,50 кг, что позволяет размещать его в стандартных электрощитах на DIN-рейку или на монтажную панель.

Важно учитывать, что фильтр является входным — он устанавливается между питающей сетью и преобразователем частоты. Это означает, что он защищает сеть от помех, создаваемых инвертором, но не подавляет помехи, возникающие на выходе преобразователя (например, от длинных моторных кабелей). Для полной защиты цепи «преобразователь — двигатель» может потребоваться дополнительный выходной фильтр.

На что обратить внимание при выборе

При подборе фильтра убедитесь, что мощность вашего частотного преобразователя не превышает 2,2 кВт, а номинальное напряжение соответствует 380–400 В. Использование фильтра с преобразователем большей мощности может привести к перегрузке и выходу устройства из строя. Также проверьте, что фильтр рассчитан на работу в трёхфазной сети — модель RFI-SN-2d2 предназначена именно для трёхфазных систем.

Обратите внимание на условия эксплуатации: фильтр должен устанавливаться в сухом, защищённом от пыли и влаги месте, с возможностью естественного охлаждения. При монтаже в шкафу с другими нагревающимися элементами обеспечьте вентиляцию. Подключение выполняйте в соответствии с маркировкой на корпусе — перепуск фаз или неправильное заземление снижают эффективность фильтрации.
