Назначение и принцип работы

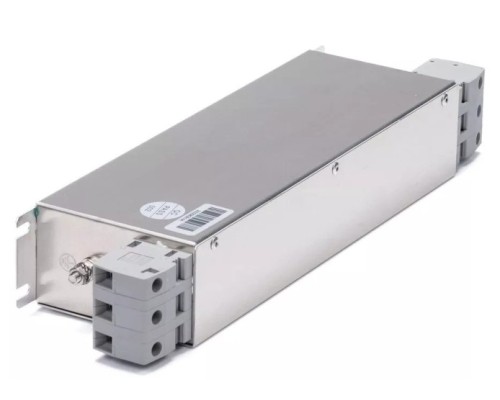

Фильтр ESQ RFO-SN-4 (артикул 08.06.000971) представляет собой выходное устройство электромагнитной совместимости, предназначенное для установки на выходе частотного преобразователя мощностью до 4 кВт при напряжении питания 380–400 В. Основная задача фильтра — подавление высокочастотных помех (ЭМИ), которые неизбежно возникают при работе инвертора и распространяются по силовым кабелям к двигателю. Без такого фильтра помехи могут создавать сбои в работе чувствительного оборудования, расположенного в непосредственной близости: датчиков, контроллеров, систем автоматики и измерительных приборов.
Ключевые технические параметры и их практический смысл
Модель рассчитана на номинальную мощность 4 кВт и напряжение 400 В, что соответствует типовым промышленным сетям 380 В. Это означает, что фильтр подходит для частотных преобразователей, управляющих асинхронными двигателями аналогичной мощности. Важно учитывать, что фильтр устанавливается именно на выходе преобразователя (между инвертором и двигателем), а не на входе питания — это принципиально разные устройства (входные фильтры решают задачу защиты питающей сети).
Габариты фильтра компактны: ширина 40 мм, высота 75 мм, глубина 180 мм при весе 1 кг. Это позволяет размещать его в стандартных электрощитах или на DIN-рейке без существенного увеличения занимаемого пространства. Однако перед монтажом стоит проверить совместимость крепления с вашим шкафом управления.
Особенности применения и ограничения
Фильтр ESQ RFO-SN-4 эффективен при условии правильного подключения и заземления. Для достижения максимального подавления помех необходимо:
- Устанавливать фильтр максимально близко к выходу частотного преобразователя (длина соединительных проводов не должна превышать 0,5–1 метра).
- Использовать экранированный кабель между фильтром и двигателем, а также обеспечить качественное заземление корпуса фильтра.
- Учитывать, что фильтр не защищает от помех, распространяющихся по питающей сети (для этого требуется входной фильтр).
Ограничение по мощности (4 кВт) означает, что для двигателей с большей нагрузкой или преобразователей большей мощности данная модель не подойдет — в таких случаях требуется фильтр с соответствующим запасом по току. Также важно помнить, что фильтр не является устройством защиты от короткого замыкания или перегрузки — эти функции остаются за автоматическими выключателями и предохранителями.
Практические рекомендации при выборе
При подборе фильтра для конкретного частотного преобразователя следует ориентироваться не только на мощность, но и на номинальный выходной ток инвертора. Фильтр ESQ RFO-SN-4 рассчитан на работу с преобразователями, выходной ток которых не превышает допустимого для данной модели (уточняется в документации производителя). Если длина кабеля от преобразователя до двигателя превышает 20–30 метров, может потребоваться дополнительный дроссель или фильтр с более высокими характеристиками подавления — в таких условиях эффективность стандартного ЭМИ-фильтра снижается.
Модель не имеет встроенных индикаторов работы или защиты — это пассивное устройство, не требующее обслуживания в процессе эксплуатации. При монтаже убедитесь, что температура окружающей среды не выходит за пределы, указанные производителем (обычно от -10 до +40 °C), и что фильтр не подвергается воздействию агрессивных сред или повышенной влажности.
Характеристики
Габариты и вес
