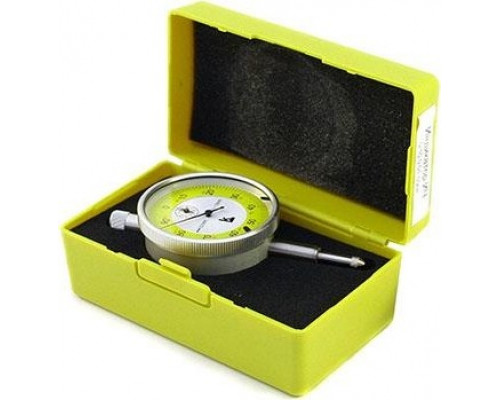

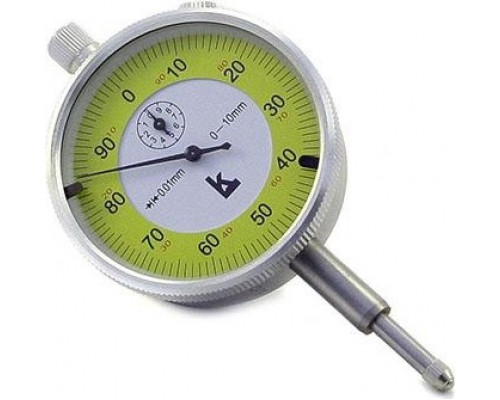

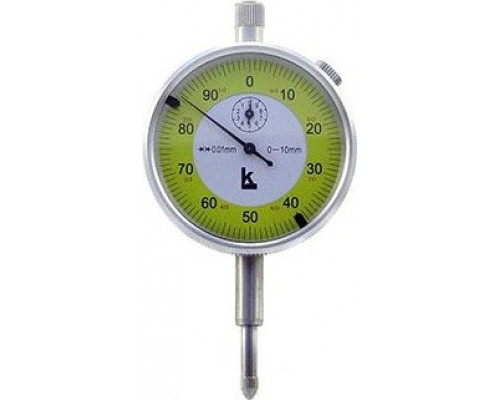

Индикатор часового типа КАЛИБРОН ИЧ 0-10 мм, 0,01 мм, с ушком, кл. 1, 67913

Назначение и конструктивные особенности

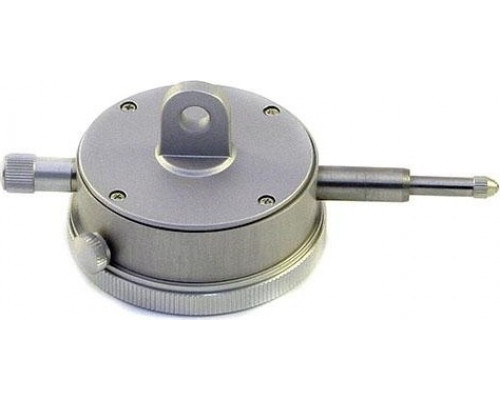

Индикатор часового типа КАЛИБРОН ИЧ 0-10 0,01 с ушком кл. 1 67913 — это измерительный прибор рычажно-зубчатого типа, предназначенный для контактного измерения линейных размеров, контроля отклонений формы и взаимного расположения поверхностей. Модель с диапазоном измерений до 10 мм и ценой деления 0,01 мм относится к инструментам средней точности, востребованным при проверке деталей в машиностроении, металлообработке и ремонтных работах. Наличие ушка в корпусе позволяет закреплять индикатор на стойках, штативах или в измерительных приспособлениях с помощью винта — это стандартный посадочный элемент для большинства универсальных оснасток.

Рабочие характеристики и практический смысл параметров

Цена деления круговой шкалы 0,01 мм даёт возможность фиксировать изменения размера с точностью до сотой доли миллиметра. Это оптимальный шаг для контроля допусков по 6-8 квалитетам точности (например, при проверке валов, втулок, шпоночных пазов или высоты ступеней). Диапазон измерения от 0 до 10 мм охватывает большинство типовых задач: от измерения биения до контроля толщин и зазоров. Вариация показаний 0 мм (в идеале) указывает на высокую стабильность показаний при повторных измерениях одной и той же детали — это снижает погрешность оператора и повышает достоверность результатов. Класс точности 1 подтверждает, что прибор соответствует требованиям ГОСТ 577-68 и пригоден для использования в цеховых условиях без дополнительной калибровки перед каждым циклом.

Ограничения и особенности эксплуатации

Индикатор рассчитан на работу в составе измерительных систем, где он выступает в роли вторичного преобразователя. Не предназначен для прямого измерения глубины или внутренних размеров без специальных насадок. Измерительный стержень перемещается в пределах 10 мм — при превышении этого диапазона возможен механический упор или повреждение механизма. Прибор не имеет защитного корпуса от пыли и влаги, поэтому его следует использовать в сухих помещениях с нормальной запылённостью. Перед началом работы необходимо убедиться в свободном ходе стержня и отсутствии люфта в подвесе. Ушко диаметром 8 мм (типовой размер) подходит для крепления на стандартные стойки и кронштейны — проверьте совместимость с вашим оборудованием.

Что важно учесть при выборе

Модель 67913 от КАЛИБРОН — это базовая версия индикатора с ушком, без дополнительных опций (например, без магнитного основания или набора насадок). Если вам требуется измерять детали с большим ходом (свыше 10 мм), рассмотрите индикаторы с диапазоном 25 или 50 мм. Для работы в условиях вибрации или при длительных замерах рекомендуется использовать приборы с демпфированием. Обратите внимание на комплектность: в поставку входит только сам индикатор — стойку, штатив или измерительную оснастку приобретают отдельно. Проверьте целостность шкалы и плавность хода стержня при получении — это критично для точности.

Физические параметры

Габариты упаковки: ширина 130 мм, высота 60 мм, глубина 80 мм. Вес прибора — 0,21 кг. Компактные размеры и малая масса позволяют использовать индикатор в стеснённых условиях, а также быстро переустанавливать его на разные измерительные позиции. Корпус выполнен из металла, что обеспечивает жёсткость и долговечность при интенсивной эксплуатации.
