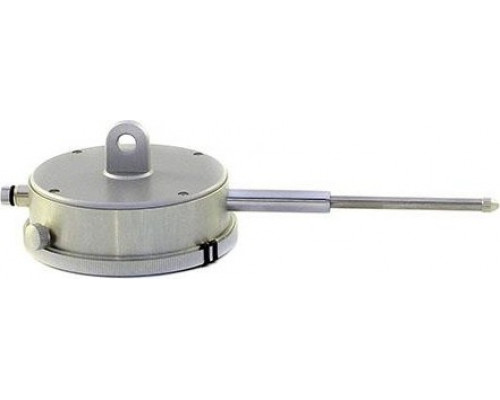

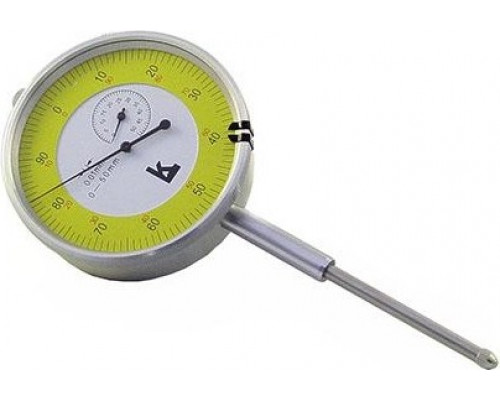

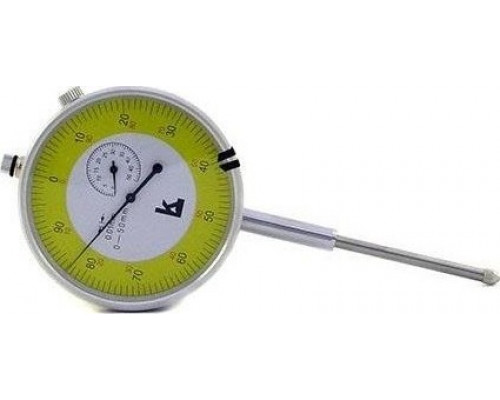

Индикатор часового типа КАЛИБРОН ИЧ 0-50 мм 0.01 мм с ушком 96332

Назначение и конструкция

Индикатор часового типа КАЛИБРОН ИЧ 0-50 мм с ценой деления 0.01 мм (модель 96332) — это прецизионный измерительный инструмент, предназначенный для линейных измерений методом относительного сравнения с эталоном. Оснащён стандартным посадочным ушком диаметром 8 мм, что позволяет устанавливать его в стойки, штативы или магнитные державки для контроля отклонений формы, биения, высоты или положения деталей. Увеличенный диапазон измерения до 50 мм даёт возможность работать с крупными заготовками и деталями с большими допусками, что выгодно отличает эту модель от стандартных индикаторов с ходом 10 или 25 мм.

Практический смысл характеристик

Цена деления 0.01 мм (10 мкм) обеспечивает достаточную точность для большинства машиностроительных и ремонтных задач: контроля биения валов, проверки параллельности плоскостей, настройки станков. Вариация показаний 0.01 мм означает, что при многократном измерении одной и той же детали разброс результатов не превысит одного деления шкалы — это подтверждает стабильность механизма и пригодность инструмента для ответственных измерений. Диапазон 0–50 мм позволяет одним прибором охватить широкий спектр размеров, от мелких втулок до крупных фланцев, без необходимости перестановки индикатора.

Особенности эксплуатации и ограничения

Индикатор часового типа КАЛИБРОН ИЧ 0-50 0.01 с ушком 96332 работает по принципу механической зубчатой передачи, поэтому требует аккуратного обращения: избегайте резких ударов по измерительному стержню, падений и попадания загрязнений (стружка, пыль, масло) внутрь корпуса. Перед началом измерений необходимо выставить индикатор на ноль по эталонной детали (например, концевую меру или калиброванную плитку). При диапазоне 50 мм следует учитывать, что полный оборот стрелки соответствует 1 мм (100 делений), а для отсчёта полного перемещения нужно контролировать количество полных оборотов с помощью малой шкалы (счётчика оборотов).

• Измерительный стержень имеет ход 50 мм, но для сохранения точности рекомендуется использовать рабочий участок в пределах 40–45 мм, избегая крайних положений.


• Ушко диаметром 8 мм подходит для стандартных стоек и державок с цанговым зажимом или винтовым фиксатором.


• Прибор не предназначен для динамических измерений на вращающихся деталях с высокой частотой — он рассчитан на статический или медленно меняющийся контакт.

На что обратить внимание при выборе

Модель 96332 с диапазоном 50 мм и ценой деления 0.01 мм — это инструмент для универсальных измерений средней точности. Если ваши задачи требуют контроля отклонений до 0.001 мм, потребуется индикатор с меньшей ценой деления (например, 0.002 мм или 0.001 мм), но с меньшим диапазоном. При выборе проверьте плавность хода измерительного стержня: он должен перемещаться без заеданий и люфтов. Учитывайте, что в комплекте обычно поставляется только сам индикатор в упаковке (габариты упаковки: 110х100х210 мм, вес 0.56 кг) — стойки, державки и эталонные меры приобретаются отдельно. Для работы с крупными деталями убедитесь, что конструкция стойки позволяет закрепить индикатор на высоте, соответствующей диапазону перемещения стержня.
