Индикатор часового типа КАЛИБРОН ИЧ 0-25 мм, 0.01 мм, с ушком 96330

Назначение и область применения

Индикатор часового типа КАЛИБРОН ИЧ 0-25 0.01 с ушком 96330 — это механический измерительный прибор для контроля линейных размеров, отклонений формы и взаимного расположения поверхностей. Модель с диапазоном измерения до 25 мм и ценой деления 0.01 мм относится к категории рычажно-зубчатых индикаторов средней точности. Она предназначена для использования в слесарных, механических и контрольных операциях при обработке металлов, пластмасс и других материалов. Наличие ушка (крепление за верхнюю часть корпуса) позволяет устанавливать прибор в стандартные стойки, штативы или приспособления с посадочным диаметром 8 мм.

Практический смысл характеристик

Цена деления 0,01 мм даёт возможность фиксировать изменения размеров с шагом в одну сотую миллиметра. Этого достаточно для контроля допусков по 6-7 квалитетам точности при работе на металлорежущих станках, проверки биения валов, люфтов в подшипниковых узлах или выверки положения заготовок. Диапазон 0-25 мм покрывает большинство типовых задач по измерению малых перемещений: от контроля глубины пазов до проверки параллельности плоскостей.

Вариация показаний 0,01 мм означает, что при повторных замерах одной и той же детали разброс значений не превысит одной сотой миллиметра. Это показатель стабильности работы механизма и отсутствия значимых люфтов в передаче. Для практики это означает, что индикатор можно использовать для ответственных измерений, где требуется повторяемость результатов.

Конструктивные особенности и ограничения

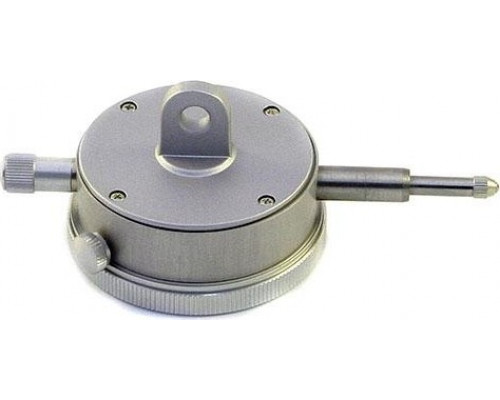

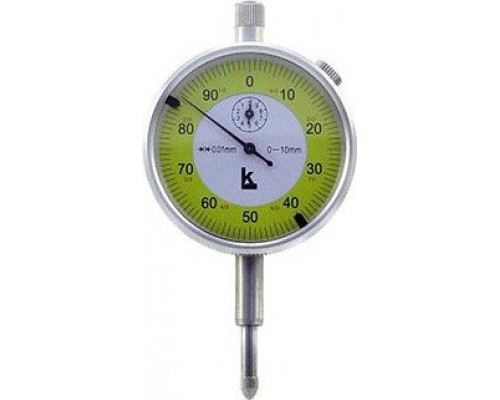

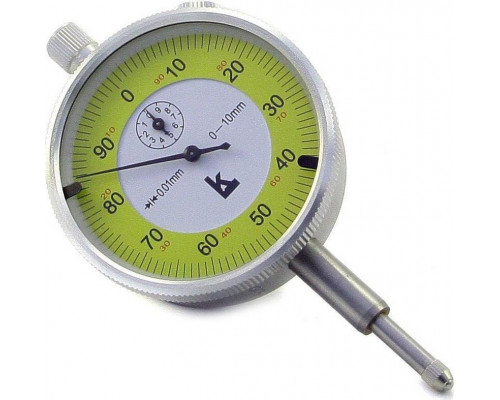

Прибор имеет классическую часовую схему с круговой шкалой и стрелочным указателем. Измерительный стержень перемещается вертикально, возврат осуществляется пружиной. Корпус выполнен из металла, циферблат защищён стеклом. Ушко расположено в верхней части корпуса — это стандартное крепление для установки в стойки типа С-І, С-ІІ или магнитные штативы. При выборе оснастки убедитесь, что посадочное отверстие соответствует диаметру ушка (обычно 8 мм), и что конструкция стойки позволяет жёстко фиксировать индикатор без перекосов.

Важное ограничение: индикатор не предназначен для работы в агрессивных средах, при высокой влажности или запылённости. Механизм чувствителен к ударам и резким толчкам — это может нарушить точность настройки. Перед началом измерений рекомендуется проверить плавность хода стрелки и отсутствие заеданий. Для продления срока службы после работы следует очищать измерительный стержень от загрязнений и хранить прибор в сухом месте.

Что учитывать при выборе

Модель ИЧ 0-25 0.01 с ушком 96330 подходит для задач, где требуется диапазон до 25 мм и точность до сотых долей миллиметра. Если необходим контроль с точностью до тысячных долей, следует рассматривать индикаторы с ценой деления 0,002 или 0,001 мм. Для измерений в труднодоступных местах или при ограниченном пространстве удобнее модели с боковым креплением (без ушка).

При проверке прибора обращайте внимание на отсутствие люфта стрелки, чёткость делений шкалы и плавность хода измерительного стержня. Индикатор поставляется без защитного футляра — это стоит учесть при организации хранения и транспортировки.
