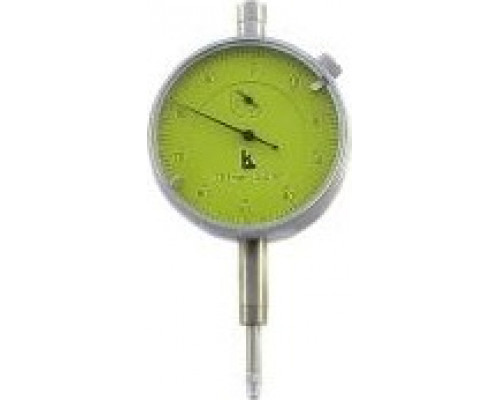

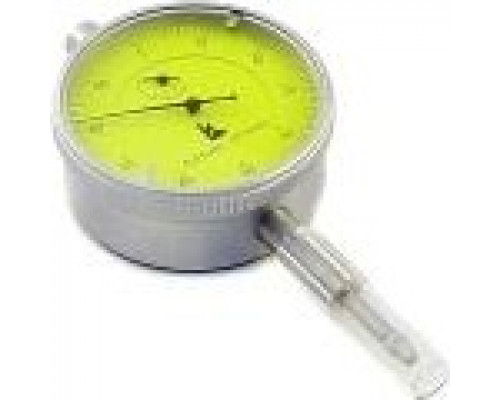

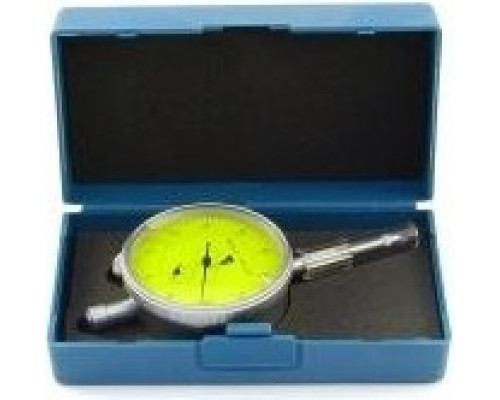

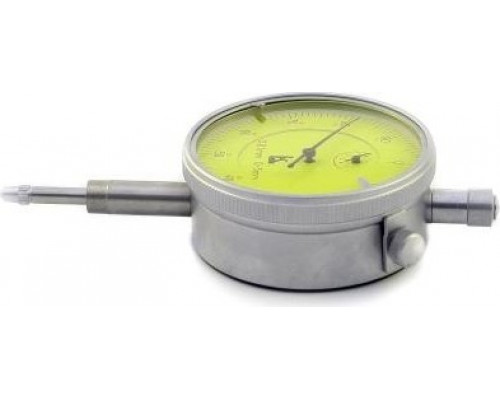

Индикатор часового типа КАЛИБРОН ИЧ 0-3 мм, 0.01 мм, без ушка, 156642

Назначение и сфера применения

Индикатор часового типа КАЛИБРОН ИЧ 0-3 0.01 без ушка 156642 — это измерительный инструмент для линейных измерений методом относительного сравнения. Он предназначен для контроля отклонений формы, биения, износа и точности взаимного расположения поверхностей деталей. Модель с диапазоном измерения до 5 мм и ценой деления 0.01 мм подходит для задач в машиностроении, металлообработке, ремонтных мастерских и лабораториях, где требуется высокая точность при настройке станков, проверке заготовок или контроле готовых изделий. Отсутствие ушка (заднего выступа) упрощает установку в стандартные стойки и штативы, обеспечивая плотное прилегание корпуса к посадочной поверхности.

Ключевые особенности конструкции

Модель оснащена круговой шкалой с ценой деления 0,01 мм, что позволяет фиксировать отклонения с точностью до сотых долей миллиметра. Вариация показаний заявлена как 0 мм — это означает, что при повторных измерениях одной и той же детали в одинаковых условиях индикатор не демонстрирует разброса значений, что критично для контроля стабильности технологического процесса. Диапазон измерения от 0 до 5 мм охватывает типовые задачи по проверке малых перемещений, например, люфтов в подшипниках, зазоров в направляющих или точности установки режущего инструмента. При этом рабочий ход измерительного стержня составляет 3 мм (судя по маркировке "0-3"), что означает необходимость предварительной настройки нулевого положения в пределах этого диапазона.

Практические возможности и ограничения

Индикатор позволяет выполнять:

• Контроль биения вращающихся деталей (валов, шпинделей) при установке в магнитную стойку или токарный патрон.


• Измерение отклонений от плоскостности и параллельности поверхностей.


• Настройку станков по эталонным образцам (например, при фрезеровании или шлифовании).


• Проверку износа направляющих, кулачков и других подвижных узлов.

Ограничения: инструмент не предназначен для абсолютных измерений (требуется эталонная деталь или настройка по образцу). Диапазон 0-5 мм подходит только для малых перемещений — для контроля крупных деталей потребуется индикатор с большим ходом. Корпус без ушка фиксируется только через цилиндрическую часть, что может потребовать дополнительных переходников при установке в нестандартные держатели. Вес 0,10 кг и компактные габариты (50x50x100 мм) делают его удобным для работы в стеснённых условиях.

На что обратить внимание при выборе

При использовании данной модели важно учитывать, что точность измерений напрямую зависит от жёсткости крепления и отсутствия люфтов в стойке. Перед началом работы необходимо проверить плавность хода измерительного стержня и отсутствие заеданий. Для достижения заявленной вариации показаний (0 мм) требуется корректная установка нуля и исключение вибраций. Индикатор подходит для периодического контроля, но не для непрерывного мониторинга в автоматических линиях — его конструкция рассчитана на ручное использование. При хранении рекомендуется избегать ударов и загрязнения измерительного наконечника, так как это может повлиять на точность.
