Назначение и сфера применения

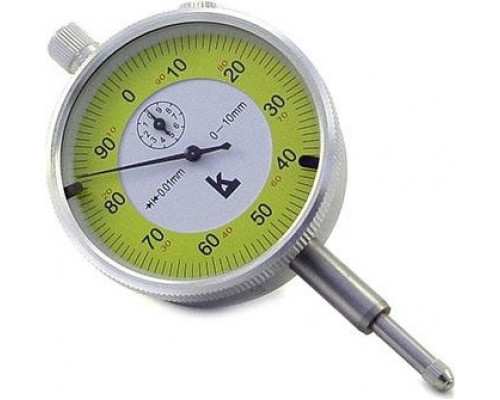

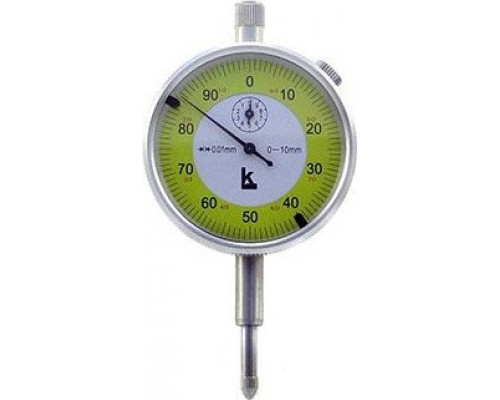

Индикатор часового типа КАЛИБРОН ИЧ 0-10 0,01 с ушком кл. 0 75717 — это прецизионный измерительный инструмент для линейных измерений методом относительного сравнения. Модель предназначена для контроля отклонений размеров, проверки биения, овальности, конусности и других геометрических параметров деталей. Благодаря диапазону измерений до 10 мм и цене деления 0,01 мм, индикатор подходит для задач в машиностроении, металлообработке, ремонтных мастерских и лабораториях, где требуется высокая точность при настройке станков, контроле качества или приёмочных операциях.
Конструктивные особенности и класс точности

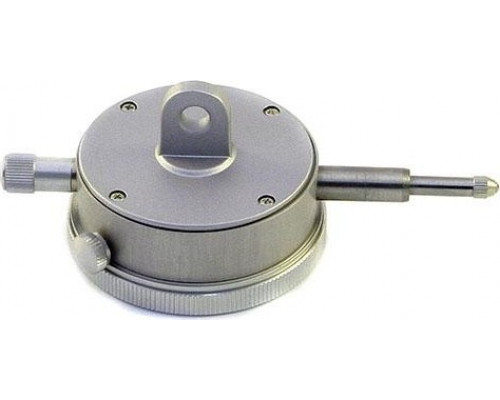

Модель оснащена ушком для крепления на штативе или стойке, что обеспечивает стабильное положение прибора в процессе измерений. Ключевая особенность — класс точности 0. Это означает, что инструмент соответствует самым строгим метрологическим требованиям: вариация показаний составляет 0 мм, то есть повторяемость результатов максимально высока. На практике это исключает разброс данных при многократных замерах одной и той же детали, что критично при контроле допусков в сотые доли миллиметра. Цена деления круговой шкалы 0,01 мм позволяет фиксировать отклонения с шагом в один сотый миллиметр, а диапазон от 0 до 10 мм охватывает большинство типовых задач по измерению малых перемещений.
Практические возможности и ограничения
Индикатор работает по принципу сравнения с эталоном: перед началом измерений его выставляют на ноль по концевой мере или калиброванной детали, после чего фиксируют отклонения измеряемой поверхности. Основные возможности модели:
- Контроль биения — проверка радиального и торцевого биения вращающихся деталей (валов, шестерён, шкивов).
- Измерение отклонений формы — выявление овальности, конусности, неплоскостности.
- Настройка оборудования — выставление нулевых позиций, проверка параллельности и перпендикулярности.
- Приёмочный контроль — быстрая проверка соответствия деталей чертежу в условиях серийного производства.
Ограничения: индикатор не предназначен для абсолютных измерений (например, определения точного диаметра без эталона). Для работы требуется жёсткая фиксация прибора и стабильная опора. Измерительный стержень чувствителен к боковым нагрузкам — прикладывать усилие следует строго вдоль оси. Также стоит учитывать, что диапазон 10 мм накладывает ограничение на максимальную величину контролируемого отклонения: для деталей с большими допусками потребуется индикатор с увеличенным ходом.
Что важно при выборе

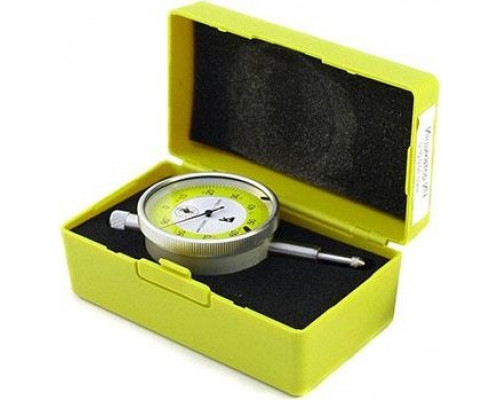

При подборе индикатора обращайте внимание на совместимость крепления: модель с ушком подходит для стандартных штативов и магнитных стоек с диаметром посадочного места 8 мм (тип крепления — цилиндрическая втулка). Класс точности 0 гарантирует минимальную погрешность, но требует аккуратного обращения и регулярной поверки. Для работы с мелкими деталями или в условиях вибрации рекомендуется дополнительно использовать стойку с микрометрической подачей для точного подвода измерительного наконечника. Комплектация включает только сам индикатор — измерительные наконечники, эталоны и крепёжные элементы приобретаются отдельно.
Характеристики
Габариты и вес
