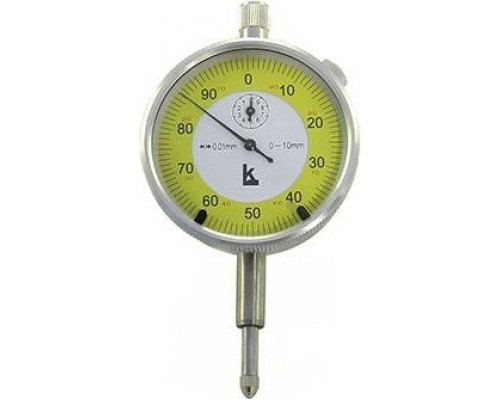

Индикатор часового типа КАЛИБРОН ИЧ 0-10 мм, 0.01 мм, кл. 0, 75716

Назначение и область применения

Индикатор часового типа КАЛИБРОН ИЧ 0–10 0.01 кл 0 75716 — это измерительный инструмент с механическим отсчётным устройством, предназначенный для линейных измерений малых перемещений с высокой точностью. Модель с диапазоном измерения до 10 мм и ценой деления 0.01 мм относится к классу точности 0, что делает её пригодной для контрольных операций в машиностроении, приборостроении и ремонтных работах. Индикатор используется для проверки биения валов, отклонений от плоскостности, параллельности, а также для настройки станков и оснастки. Благодаря универсальному посадочному диаметру (стандартная гильза 8h6) он совместим с большинством штативов, стоек и магнитных державок.

Конструктивные особенности и точность

Механизм индикатора построен на зубчато-рычажной передаче, преобразующей линейное перемещение измерительного стержня во вращение стрелки. Цена деления круговой шкалы составляет 0.01 мм, что позволяет фиксировать отклонения до сотых долей миллиметра. Вариация показаний заявлена как 0 мм — это означает, что при повторных измерениях одной и той же детали в одинаковых условиях разброс результатов отсутствует в пределах разрешающей способности инструмента. Такая стабильность характерна для новых или исправных индикаторов высокого класса точности. Однако следует учитывать, что вариация может незначительно возрастать при износе механизма или загрязнении измерительного стержня.

Диапазон измерений и практические ограничения

Рабочий диапазон составляет от 0 до 10 мм. Это означает, что индикатор способен измерять отклонения в пределах одного сантиметра, что достаточно для большинства типовых контрольных операций: проверка радиального и торцевого биения, контроль зазоров, определение износа поверхностей. Важно понимать, что полный ход измерительного стержня может превышать 10 мм (обычно до 12–13 мм), но за пределами рабочего диапазона точность не нормируется. При выборе инструмента для задач, где требуется измерение перемещений более 10 мм, следует рассмотреть модели с большим диапазоном (например, 25 или 50 мм).

Класс точности и метрологические характеристики

Класс точности 0 — один из наиболее высоких для индикаторов часового типа. Он регламентирует пределы допускаемой погрешности на всём диапазоне измерений. Для данной модели погрешность на любом участке шкалы не превышает ±0.005 мм в пределах одного оборота стрелки и ±0.010 мм на полном диапазоне. Это позволяет использовать индикатор для арбитражных измерений и контроля деталей с допусками IT6–IT7. При работе с инструментом следует учитывать, что точность показаний зависит от правильности установки (ось измерительного стержня должна быть перпендикулярна измеряемой поверхности) и отсутствия люфта в креплении.

Условия эксплуатации и уход

Индикатор КАЛИБРОН ИЧ 0–10 0.01 кл 0 75716 является механическим прибором, чувствительным к ударам, вибрации и загрязнению. Корпус выполнен из ударопрочного пластика или металла (в зависимости от версии), но измерительный стержень и зубчатая передача требуют аккуратного обращения. Инструмент не предназначен для работы в условиях высокой влажности, запылённости или с агрессивными средами. После использования рекомендуется очищать стержень мягкой тканью и хранить индикатор в сухом месте, желательно в заводском футляре. Периодическая поверка (не реже одного раза в год) необходима для подтверждения класса точности.

Комплектация и габариты

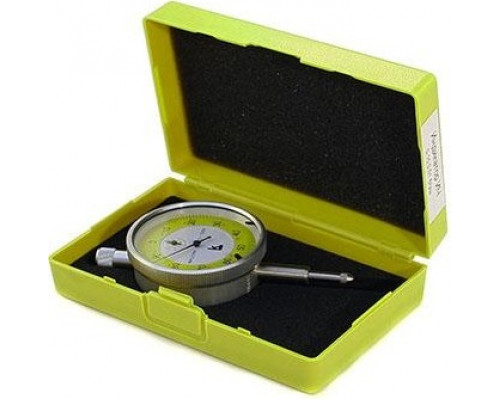

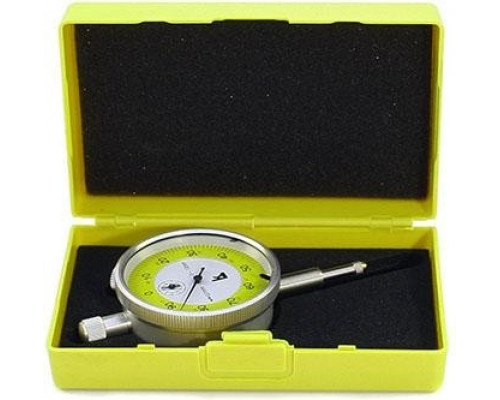

Индикатор поставляется в индивидуальной упаковке. Размеры упаковки: ширина 130 мм, высота 60 мм, глубина 80 мм. Вес изделия составляет 0.21 кг, что характерно для компактных моделей с диапазоном до 10 мм. В комплект обычно входит сам индикатор и, возможно, сменный наконечник (уточняется при приобретении). Для полноценной работы потребуется дополнительное оснащение: стойка или штатив, а также, при необходимости, набор удлинителей и переходников для крепления. При выборе стоит обратить внимание на состояние шкалы — она должна быть чёткой, без царапин, а стрелка — плавно возвращаться в нулевое положение после снятия нагрузки.
