Микрометр рычажный МР-100 0,001 +/-70 ЧИЗ 297567

Назначение и принцип работы

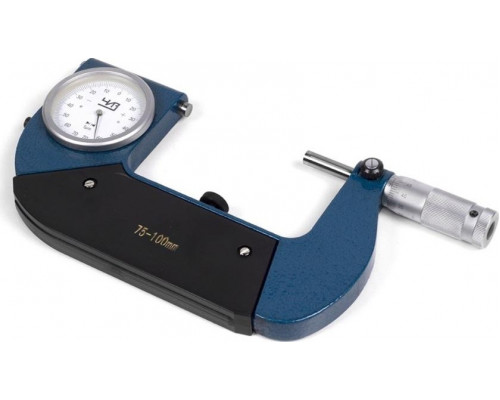

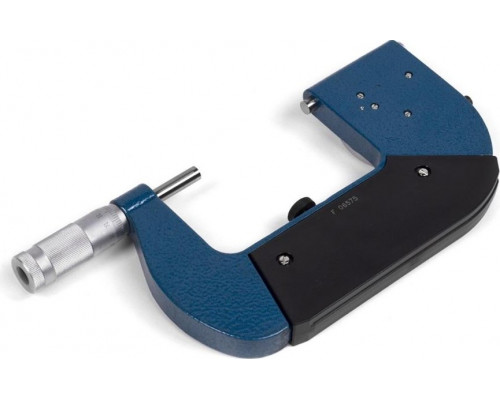

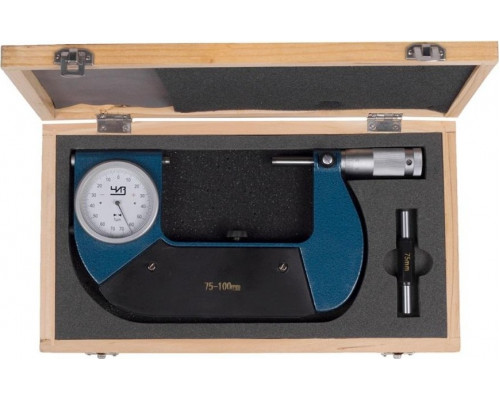

Микрометр рычажный МР-100 от ЧИЗ — это прецизионный измерительный инструмент, предназначенный для контактных измерений наружных размеров деталей с высокой точностью. В отличие от обычных гладких микрометров, данная модель оснащена рычажно-зубчатой измерительной головкой (индикатором часового типа), что позволяет фиксировать малейшие отклонения от номинала. Инструмент работает по принципу сравнения: сначала выставляется ноль по концевой мере (плитке), затем измеряемая деталь подводится к пятке и микрометрическому винту, а отклонение считывается по шкале индикатора. Это делает МР-100 незаменимым для контроля деталей в мелкосерийном и серийном производстве, где требуется высокая повторяемость и скорость измерений.

Ключевые характеристики и их практический смысл

Модель МР-100 имеет диапазон измерений от 0 до 100 мм, что охватывает большинство типовых задач в машиностроении, металлообработке и ремонтных работах. Цена деления рычажной головки составляет 0,001 мм (1 мкм) — это обеспечивает возможность фиксации отклонений до тысячных долей миллиметра. Диапазон показаний индикатора составляет ±70 мкм (0,07 мм), что означает: после настройки на ноль инструмент способен измерить отклонение детали от заданного размера в пределах 0,07 мм в плюс или минус. Если отклонение превышает этот диапазон, необходимо перенастроить инструмент с помощью другой меры или использовать микрометр с большим диапазоном индикации.

Сильные стороны и особенности конструкции

Главное преимущество рычажного микрометра — высокая производительность измерений. Оператору не нужно вращать трещотку до фиксации, как на обычном микрометре: достаточно подвести деталь к измерительным поверхностям, а отклонение мгновенно отобразится на циферблате. Это снижает влияние человеческого фактора и ускоряет контроль однотипных деталей. Корпус инструмента выполнен из износостойких материалов, а измерительные поверхности (пятка и микрометрический винт) имеют твердосплавные напайки, что увеличивает ресурс работы. Модель оснащена стопорным устройством для фиксации микрометрического винта, что удобно при настройке на ноль.

Ограничения и особенности эксплуатации

При работе с МР-100 важно учитывать несколько моментов. Инструмент требует обязательной настройки по концевым мерам длины (плиткам) перед началом измерений — без них он не может использоваться как абсолютный измеритель. Диапазон индикации ±70 мкм накладывает ограничение: если деталь имеет отклонение более 0,07 мм от номинала, показания индикатора выйдут за пределы шкалы. Также рычажный механизм чувствителен к загрязнениям и ударам — инструмент требует аккуратного обращения и хранения в футляре. Измерения проводятся при температуре 20°C, как и для всех прецизионных инструментов. Вес 2 кг и габариты упаковки (200x100x40 мм) указывают на компактность, но сам инструмент достаточно массивен для комфортной работы одной рукой.

На что обратить внимание при выборе

Перед использованием убедитесь, что у вас есть набор концевых мер длины (плиток) соответствующего класса точности — без них настройка невозможна. Проверьте плавность хода рычажной головки и отсутствие люфтов. Обратите внимание на состояние измерительных поверхностей: на них не должно быть царапин и следов коррозии. Для работы с партией деталей одного номинала этот инструмент будет оптимальным выбором, но для единичных измерений разных размеров удобнее использовать обычный микрометр с трещоткой. Модель подходит для контроля валов, втулок, осей и других цилиндрических и плоских деталей с точностью до 5-6 квалитета.
