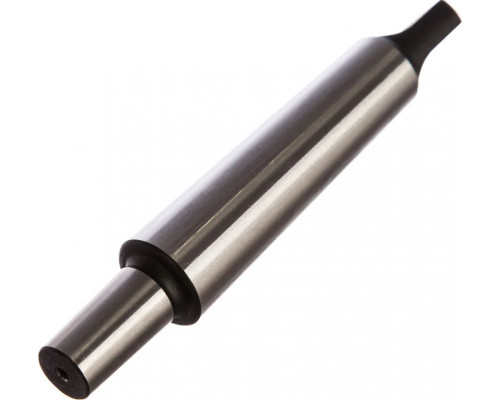

Переходник Профоснастка №389 для сверлильного патрона МК1-B12 71505001

Назначение и принцип работы

Переходник Профоснастка №389 (артикул 71505001) — это промежуточный элемент для установки сверлильного патрона с посадочным конусом B12 на шпиндель станка с конусом Морзе КМ1 (МК-1). Он решает задачу сопряжения, когда посадочные части инструмента и оборудования не совпадают напрямую. В отличие от дорна №388, который предназначен для патронов с посадкой B10, эта модель рассчитана на более крупный посадочный конус B12, что расширяет возможности оснастки.

Конструктивные особенности и материалы

Переходник изготовлен из конструкционной легированной стали с последующей поверхностной закалкой. Такая обработка обеспечивает высокую износостойкость рабочих поверхностей и устойчивость к деформациям при нагрузках. Все посадочные и опорные поверхности детали отшлифованы — это критически важно для сохранения точности сверления: биение инструмента сводится к минимуму, что особенно актуально при работе с твердыми материалами или на высоких оборотах.

Совместимость и практическое применение

Модель подходит для использования со сверлильными патронами, имеющими посадочный конус B12 (например, патроны №70, 150, 176 и аналоги). Со стороны шпинделя она совместима со всеми станками, оснащенными конусом МК-1 (КМ1). Это могут быть сверлильные станки, токарные станки с соответствующим шпинделем или другое оборудование, где используется данный типоразмер конуса. Важно: переходник не имеет лапки для фиксации, поэтому его установка и снятие выполняются за счет трения конуса Морзе — стандартным способом через окно шпинделя или с помощью клина.

Преимущества модели

• Обеспечивает точное соединение патрона B12 со станком КМ1 без потери жесткости и соосности.


• Износостойкая сталь с закалкой гарантирует длительный срок службы даже при интенсивной эксплуатации.


• Шлифовка поверхностей снижает вибрации и повышает качество обработки.


• Универсальность — подходит для большинства распространенных моделей патронов с посадкой B12.

На что обратить внимание

• Переходник предназначен только для патронов с конусом B12. Перед покупкой убедитесь, что посадочное отверстие вашего патрона соответствует этому размеру.


• Модель не имеет лапки для автоматического снятия, поэтому демонтаж производится стандартным способом через технологическое окно шпинделя.


• При установке обязательно очистите конус Морзе и посадочное отверстие от загрязнений — это обеспечит надежное сцепление и точность.


• Не предназначен для работ с ударными нагрузками (например, при использовании коронок с SDS-хвостовиками).

Комплектация

• Переходник Профоснастка №389 (МК1-B12) — 1 шт.
