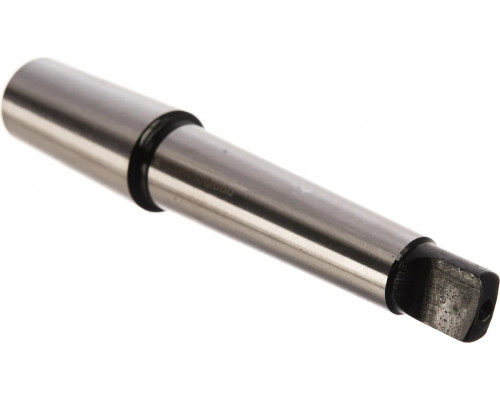

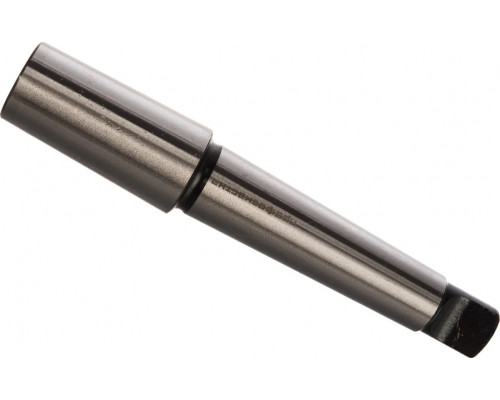

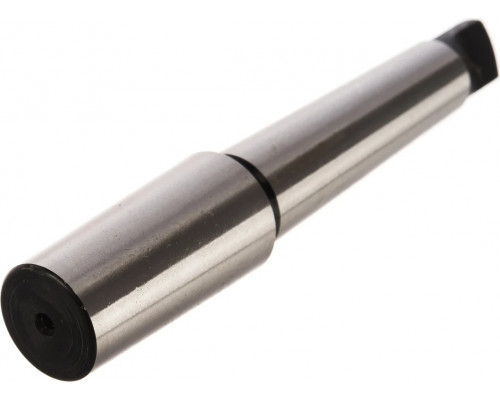

Переходник Профоснастка №392 для сверлильного патрона МК2-B22 71505004

Назначение и сфера применения

Переходник Профоснастка №392 (артикул 71505004) предназначен для установки сверлильного патрона с конусом Морзе №2 (МК2) на шпиндель станка или инструмента с посадочным отверстием B22. Это оснастка решает проблему несовместимости, когда тип хвостовика патрона не соответствует конусу шпинделя. Модель востребована в мастерских и на производствах, где используется сверлильное, токарное или фрезерное оборудование с конусом B22, а также при необходимости быстрой смены патрона без переустановки всего инструмента. Переходник подходит для задач, требующих точного центрирования и надёжной фиксации оснастки при сверлении, зенковании или рассверливании отверстий.

Конструктивные особенности и совместимость

Основные параметры модели определяют её практическое применение. Посадка под сверлильный патрон выполнена по стандарту МК-2 (конус Морзе №2) — это распространённый тип хвостовика для патронов среднего размера, используемых в ручных дрелях и станках. Конус шпинделя B22 (B22) относится к коротким метрическим конусам с углом 2° 28' 26", который часто встречается в сверлильных станках и задних бабках токарных станков. Переходник обеспечивает жёсткое соединение этих двух разных конусов, минимизируя биение и повышая точность обработки. Важно: для установки патрона с конусом МК2 в переходник потребуется стандартный механизм фиксации (например, клин или лапка), предусмотренный конструкцией патрона.

Практические возможности и ограничения

Основное преимущество использования данного переходника — расширение функционала оборудования. Например, если станок имеет шпиндель B22, а в наличии есть только патроны с хвостовиком МК2, модель №392 позволяет задействовать имеющуюся оснастку без необходимости приобретения нового патрона. Переходник также полезен при частой смене инструмента: можно быстро переключаться между патронами разного типа. Однако стоит учитывать, что применение переходника увеличивает общую длину оснастки, что может снизить жёсткость системы при работе с большими вылетами или высокими нагрузками. Кроме того, конструкция не предусматривает дополнительных элементов для компенсации биения — точность обработки зависит от качества изготовления как самого переходника, так и сопрягаемых конусов.

Преимущества модели

• Универсальность: позволяет использовать патроны с конусом МК2 на шпинделях B22, что расширяет совместимость оснастки.


• Компактные размеры: при весе 0,26 кг и габаритах 30x30x130 мм переходник не перегружает инструмент и удобен для установки в ограниченном пространстве.


• Надёжное соединение: конические поверхности обеспечивают плотную посадку без люфтов, что важно для точности сверления.


• Простота использования: не требует специальных инструментов для монтажа, достаточно очистить конусы и зафиксировать переходник стандартным способом.

На что обратить внимание

• Перед установкой убедитесь, что конус шпинделя B22 и хвостовик патрона МК2 чистые и не имеют повреждений — это критично для точной посадки.


• Переходник не предназначен для работ с высокими осевыми нагрузками (например, при сверлении твёрдых материалов большими диаметрами) из-за возможного снижения жёсткости.


• При использовании на станках с автоматической подачей проверьте, что длина переходника не превышает допустимый вылет инструмента.


• Модель не включает в себя патрон или дополнительные фиксаторы — приобретается только сам переходник.
