Назначение и принцип работы

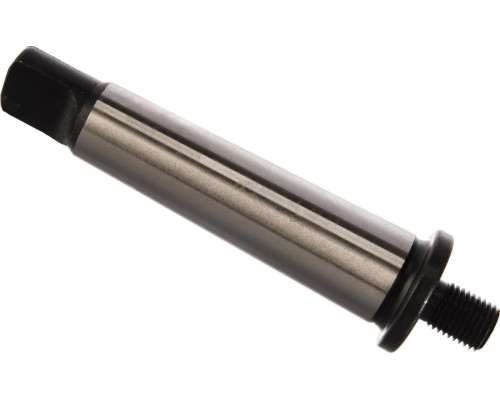

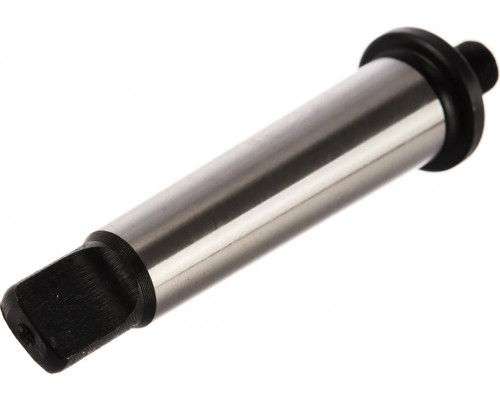

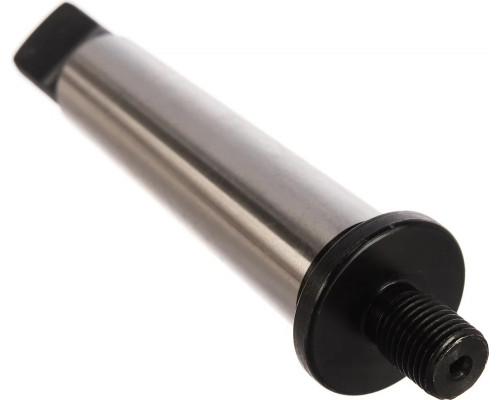

Переходник Профоснастка №393 (артикул 71505005) предназначен для установки сверлильного патрона с посадочной резьбой 3/8-24UNF на шпиндель сверлильного станка, имеющего внутренний конус Морзе №2 (КМ2). Это классический дорн с лапкой, который обеспечивает жесткое и соосное соединение патрона со станком. Лапка фиксирует дорн в шпинделе, предотвращая его проворачивание при работе и обеспечивая стабильную передачу крутящего момента.
Конструктивные особенности и материалы
Дорн изготовлен из конструкционной легированной стали, прошедшей поверхностную закалку. Это решение обеспечивает высокую износостойкость рабочих поверхностей, особенно конуса и резьбовой части, которые испытывают наибольшие нагрузки. Все внешние поверхности дорна отшлифованы — данная обработка критически важна для сохранения точности обработки: чем меньше биение дорна, тем выше качество отверстий, получаемых при сверлении. Отсутствие люфтов и деформаций при затяжке патрона напрямую влияет на ресурс как самого переходника, так и подшипников станка.
Совместимость и практическое применение
Модель №393 совместима со сверлильными патронами, имеющими резьбу 3/8-24UNF (шаг 24 нитки на дюйм). Такая резьба характерна для многих патронов, входящих в серии №11, 12, 26, 35, 36, 49, 50, 92. Со стороны станка дорн подходит для любых сверлильных устройств с конусом Морзе №2 (КМ2) — это наиболее распространенный типоразмер конуса в настольных и промышленных сверлильных станках. Благодаря стандартизации переходник можно использовать как на старых, так и на современных моделях оборудования, если посадочное гнездо соответствует КМ2.
Преимущества модели
- Высокая точность посадки за счет шлифованных поверхностей конуса и резьбы, что минимизирует биение патрона.
- Повышенная износостойкость благодаря использованию легированной стали с поверхностной закалкой.
- Надежная фиксация в шпинделе станка за счет лапки, исключающая проворачивание дорна при высоких нагрузках.
- Универсальность: подходит для широкого ряда сверлильных патронов с резьбой 3/8-24UNF и любого оборудования с конусом КМ2.
На что обратить внимание
- Перед установкой убедитесь, что конус Морзе №2 вашего станка чистый и не имеет повреждений — это напрямую влияет на соосность и точность сверления.
- Данный дорн предназначен только для патронов с резьбой 3/8-24UNF. Не пытайтесь использовать его с патронами, имеющими другую резьбу (например, 1/2-20UNF или метрическую), так как это приведет к повреждению резьбы.
- При затяжке патрона на дорн используйте ключ, соответствующий резьбе, чтобы избежать срыва витков. Не прилагайте чрезмерных усилий.
- Регулярно проверяйте состояние лапки и конусной части дорна на предмет износа или деформации, особенно при интенсивной эксплуатации.
