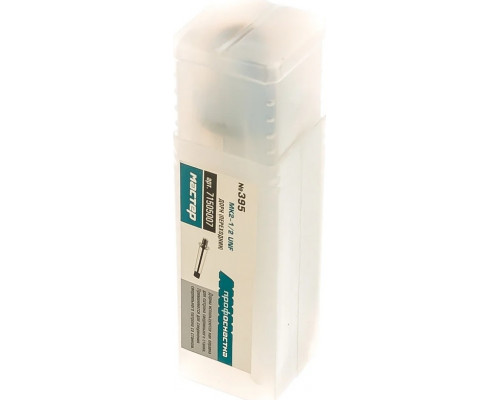

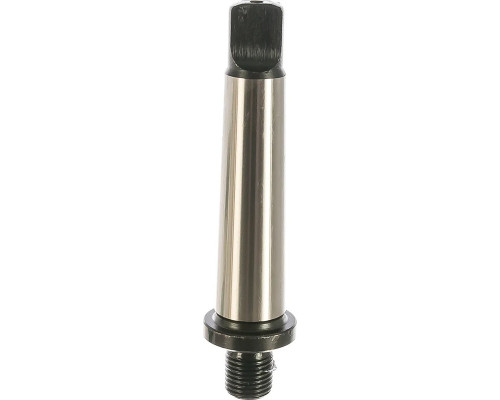

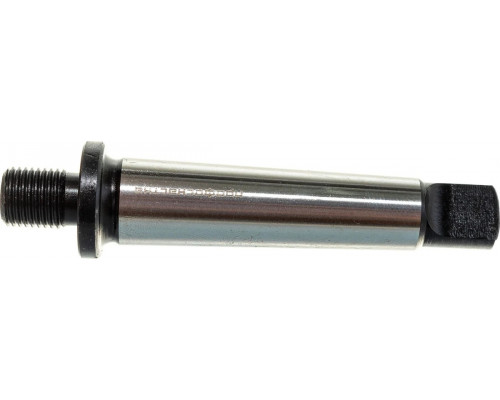

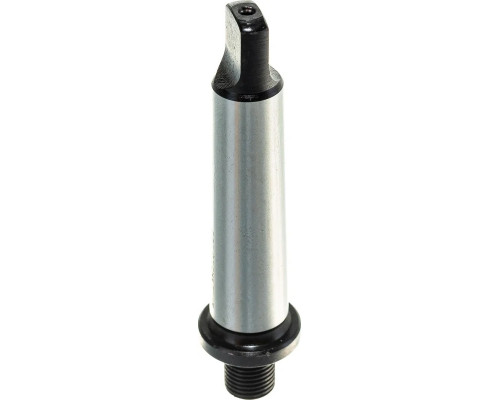

Переходник Профоснастка №395 для сверлильного патрона МК2-1/2 UNF 71505007

Назначение и конструкция

Переходник Профоснастка №395 (артикул 71505007) предназначен для установки сверлильного патрона с посадочной резьбой 1/2 UNF на шпиндель станка или инструмента с конусом Морзе MK2. Это соединительный элемент, который расширяет возможности оборудования, позволяя использовать патроны с резьбовым креплением на конусных шпинделях. Модель относится к оснастке для сверлильных, токарных и фрезерных работ, где требуется быстрая смена или адаптация инструмента.

Совместимость и технические параметры

Основные характеристики определяют область применения переходника:

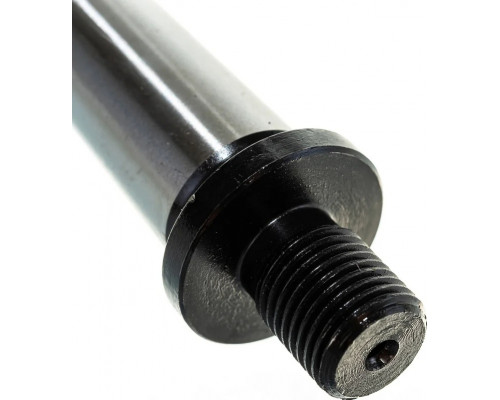

• Тип хвостовика: 1/2" — это резьбовое соединение стандарта UNF (Unified Fine Thread) с шагом 20 ниток на дюйм. Хвостовик предназначен для накручивания сверлильного патрона с внутренней резьбой 1/2 UNF. Важно: резьба дюймовая, поэтому патроны с метрической резьбой (например, M12) не подойдут.

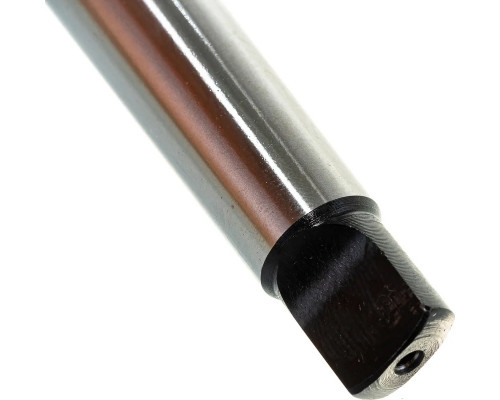

• Конус Морзе MK2 — сторона переходника, которая вставляется в шпиндель станка или патрон задней бабки. Конус MK2 обеспечивает надёжное центрирование и передачу крутящего момента за счёт трения. Подходит для оборудования с посадочным конусом MK2 (например, сверлильные станки, токарные станки, некоторые дрели).

Переходник позволяет закрепить патрон с резьбой 1/2 UNF на станке с конусом MK2, что особенно актуально, если штатный патрон изношен или требуется установка патрона другого типа (например, быстрозажимного или цангового).

Практические возможности

Модель №395 от ПрофОснастка решает задачу адаптации инструмента без необходимости замены шпинделя или покупки специализированного станка. Она подходит для:

• Установки сверлильных патронов с резьбой 1/2 UNF на сверлильные станки с конусом MK2.


• Использования на токарных станках для закрепления свёрл в задней бабке (если она оснащена конусом MK2).


• Ремонта или модернизации оборудования, когда необходимо заменить патрон на более удобный или точный.

Переходник изготовлен из металла, что обеспечивает жёсткость соединения и устойчивость к вибрациям при сверлении. Вес 0.16 кг и компактные размеры (30x30x100 мм) делают его удобным для хранения и транспортировки.

Преимущества модели

• Универсальность: позволяет использовать резьбовые патроны 1/2 UNF на оборудовании с конусом MK2.


• Надёжное соединение: конус Морзе обеспечивает точное центрирование и передачу усилия без люфта.


• Компактность: малый вес и габариты не перегружают шпиндель и упрощают замену оснастки.


• Совместимость с дюймовой резьбой: стандарт UNF распространён в профессиональных патронах, что расширяет выбор инструмента.

На что обратить внимание

• Перед покупкой убедитесь, что посадочный конус вашего станка или инструмента соответствует MK2. Для конусов MK3, MK4 или других типов этот переходник не подойдёт.


• Резьба хвостовика — 1/2 UNF (дюймовая, мелкий шаг). Патроны с метрической резьбой (например, M12x1.25) или с резьбой 1/2 BSW несовместимы.


• Переходник предназначен только для установки патрона с внутренней резьбой. Он не является универсальным адаптером для других типов оснастки.


• При эксплуатации следите за чистотой конуса и резьбы — загрязнения снижают точность центрирования и могут вызвать биение.
