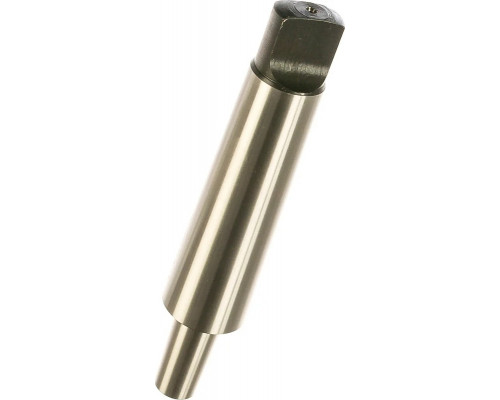

Переходник Профоснастка №404 для сверлильного патрона МК4-B18 71505016

Назначение и конструкция

Переходник Профоснастка №404 71505016 предназначен для соединения сверлильного патрона с конусом МК4 (конус Морзе 4) и шпинделя станка с посадочным конусом B18. Это оснастка, которая расширяет совместимость оборудования: позволяет использовать патрон с хвостовиком МК4 на станках, где установлено посадочное место под конус B18. Модель представляет собой переходную втулку, выполненную из металла, обеспечивающую жёсткое и точное соединение.

Совместимость и практическое применение

Основная задача переходника — адаптация инструмента. Он подходит для случаев, когда имеющийся сверлильный патрон оснащён хвостовиком типа МК4, а шпиндель станка (например, сверлильного или токарного) рассчитан на конус B18. Такая ситуация часто возникает при модернизации оборудования или при использовании патронов от разных станков. Переходник позволяет закрепить патрон без необходимости замены всего узла, что экономит время и средства.

Конус B18 — это стандарт посадочного конуса с углом 2° 18’ 30”, который используется в некоторых моделях сверлильных станков и задних бабок токарных станков. МК4 (конус Морзе 4) — это распространённый тип хвостовика для сверлильных патронов среднего и тяжёлого класса. Переходник обеспечивает надёжную фиксацию за счёт трения конусных поверхностей, что важно для точности сверления и предотвращения биения.

Особенности эксплуатации

При использовании переходника важно учитывать, что соединение конус-в-конус требует чистоты и отсутствия смазки на поверхностях. Перед установкой необходимо тщательно очистить посадочные места от загрязнений и старой смазки, чтобы обеспечить максимальное сцепление. Переходник не имеет дополнительных крепёжных элементов (например, резьбы или стопорных винтов), поэтому фиксация происходит исключительно за счёт конусного соединения. Для демонтажа может потребоваться специальный съёмник или лёгкий удар через выколотку.

Модель №404 рассчитана на работу с патронами, имеющими хвостовик МК4, и не подходит для других типов конусов (например, МК3 или B16). Перед покупкой убедитесь, что ваш патрон имеет именно конус Морзе 4, а посадочное место станка — конус B18. Вес переходника составляет 0.67 кг, что указывает на его массивность и способность выдерживать нагрузки при сверлении твёрдых материалов.

Преимущества модели

• Обеспечивает совместимость патрона с конусом МК4 и шпинделя с конусом B18 без переделки оборудования.


• Компактные размеры (35x35x160 мм) не увеличивают значительно вылет инструмента, сохраняя жёсткость конструкции.


• Прочная металлическая конструкция подходит для интенсивной эксплуатации в условиях мастерской или производства.


• Простота установки и демонтажа при соблюдении правил работы с конусными соединениями.

На что обратить внимание

• Переходник предназначен только для соединения конусов МК4 и B18. Не пытайтесь использовать его с другими типами конусов — это может привести к повреждению оснастки или станка.


• Перед установкой обязательно очистите и обезжирьте обе конусные поверхности. Наличие масла или грязи снижает силу трения и может вызвать проворачивание патрона.


• Переходник не имеет фиксаторов, поэтому при работе с высокими нагрузками (например, сверление крупных отверстий) контролируйте нагрев и возможное смещение.


• Для извлечения переходника из шпинделя используйте съёмник или аккуратный удар через медную выколотку — не повреждайте конусные поверхности.
