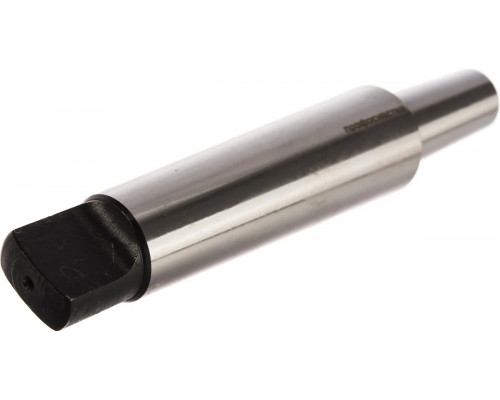

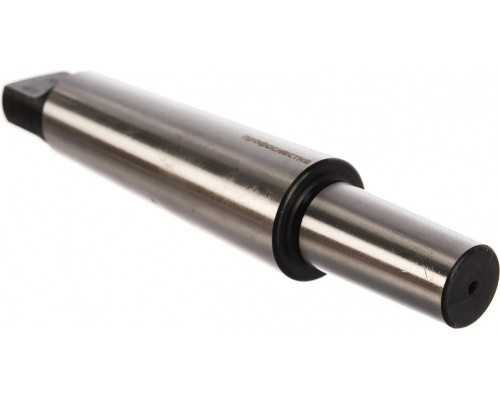

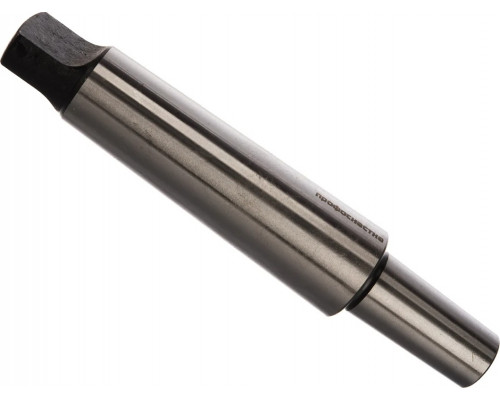

Переходник Профоснастка №405 для сверлильного патрона МК4-B22 71505017

Назначение и область применения

Переходник Профоснастка №405 71505017 предназначен для установки сверлильного патрона с конусом МК4 (Морзе 4) на шпиндель станка или оборудования, имеющего посадочное отверстие B22 (конус 22 мм по стандарту 7:24 или, в данном контексте, часто подразумевается конус Морзе с резьбовым креплением, но здесь указано B22 — это посадочный конус шпинделя). Модель решает задачу сопряжения двух разных типов конусов: внутреннего конуса патрона (МК4) и внешнего конуса шпинделя (B22). Это позволяет использовать патроны с хвостовиком Морзе 4 на станках, где штатно установлен конус B22, без необходимости замены всего шпиндельного узла.

Конструкция и совместимость

Изделие выполнено в виде стального переходника, который с одной стороны имеет наружный конус B22 для фиксации в шпинделе, а с другой — внутренний конус МК4 для установки сверлильного патрона. Конус Морзе 4 (МК4) — это распространённый стандарт для хвостовиков патронов среднего и тяжёлого класса, обеспечивающий надёжное центрирование и передачу крутящего момента за счёт трения. Посадка B22 (конус 22 мм) часто используется в сверлильных станках, фрезерных и токарных агрегатах, где требуется быстрая смена оснастки. Важно: перед покупкой необходимо убедиться, что шпиндель вашего оборудования имеет именно конус B22, а не B18 или B24, так как это разные типоразмеры.

Практические возможности

Переходник позволяет расширить функционал станка, давая возможность устанавливать патроны с конусом МК4, которые могут иметь больший диапазон зажима или быть более подходящими для конкретных работ (например, для сверления отверстий большого диаметра или работы с твёрдыми материалами). Конструкция рассчитана на передачу значительных нагрузок, характерных для сверлильных операций. Однако стоит учитывать, что использование переходника добавляет дополнительное звено в кинематическую цепь, что может незначительно снизить жёсткость системы по сравнению с прямым креплением патрона. Это не критично для большинства задач, но важно при высокоточных работах или при обработке материалов с высоким сопротивлением резанию.

Преимущества модели

• Обеспечивает совместимость патронов с конусом МК4 и шпинделей с посадкой B22, расширяя возможности использования оснастки.


• Изготовлен из стали, что гарантирует достаточную прочность и износостойкость при регулярных нагрузках.


• Компактные размеры (длина 160 мм) и небольшой вес (0,73 кг) не создают избыточной нагрузки на шпиндель.


• Простая установка и снятие без дополнительных инструментов при условии чистоты конусных поверхностей.

На что обратить внимание

• Перед установкой обязательно проверьте чистоту и отсутствие повреждений на конусах МК4 и B22 — даже мелкие забоины или загрязнения снижают точность центрирования и могут привести к биению.


• Переходник не предназначен для использования в условиях высоких вибраций или ударных нагрузок (например, при работе с коронками большого диаметра без предварительного сверления) — это может ослабить конусное соединение.


• Убедитесь, что длина переходника (160 мм) не превышает допустимый вылет инструмента для вашего станка, чтобы избежать потери жёсткости.


• Данная модель не включает в себя сверлильный патрон или другие элементы оснастки — приобретается отдельно.
