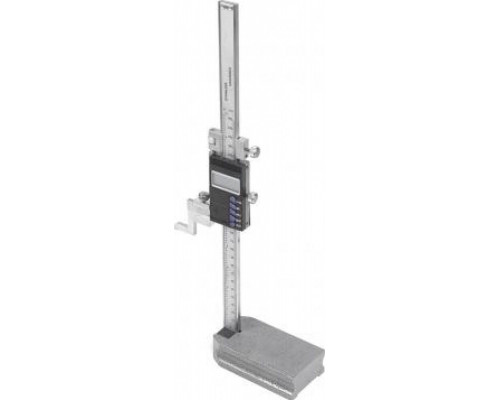

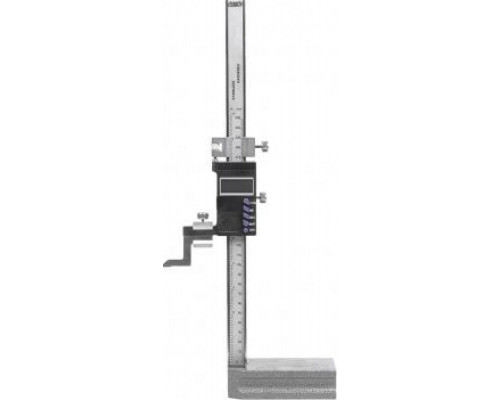

Штангенрейсмас SHAN ШРЦ 250 мм, 0.01 мм, арт. 135547

Назначение и конструктивные особенности

Штангенрейсмас SHAN ШРЦ 250 мм 0.01 135547 представляет собой прецизионный инструмент для измерения высоты и плоскостной разметки. Модель с диапазоном до 250 мм и ценой деления 0.01 мм ориентирована на задачи, требующие высокой точности — от слесарных и инструментальных работ до контроля деталей в мелкосерийном производстве. В отличие от простых линеек или штангенциркулей, этот инструмент позволяет выполнять измерения от базовой плоскости, что критично при работе с заготовками сложной формы.

Конструкция включает массивное чугунное основание, которое обеспечивает устойчивость на поверочной плите или столе. Штанга с основной миллиметровой шкалой дополнена подвижной рамкой с нониусом и измерительной/разметочной ножкой. Наличие микрометрического винта тонкой настройки упрощает точное позиционирование рамки — это особенно полезно при серийной разметке однотипных деталей, где требуется быстро выставить одинаковый размер.

Практические возможности и ограничения

Диапазон измерения 250 мм охватывает большинство типовых задач в мастерских и на производственных участках: контроль высоты втулок, валов, корпусных деталей, а также разметка заготовок перед механической обработкой. Цена деления 0.01 мм (10 мкм) позволяет фиксировать отклонения, которые не видны на инструментах с шагом 0.1 мм, что важно при подгонке сопрягаемых поверхностей.

Ограничения связаны с необходимостью использования поверочной плиты или другой плоской эталонной поверхности — штангенрейсмас не предназначен для измерений «на весу». Также стоит учитывать, что точность результата зависит от состояния измерительных поверхностей и правильности установки нуля. Для работы с хрупкими материалами (например, алюминий или пластик) рекомендуется использовать разметочную ножку с минимальным усилием, чтобы избежать царапин.

Особенности конструкции и эксплуатации

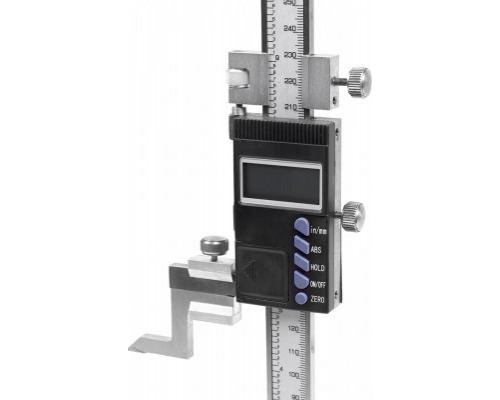

Шкалы штанги и нониуса имеют матовое хромовое покрытие, которое снижает блики при работе в условиях цехового освещения. Это упрощает считывание показаний без дополнительных источников света. Подвижная рамка оснащена устройством микрометрической подачи — вращение винта позволяет плавно перемещать ножку на доли миллиметра, что исключает рывки и повышает точность установки размера.

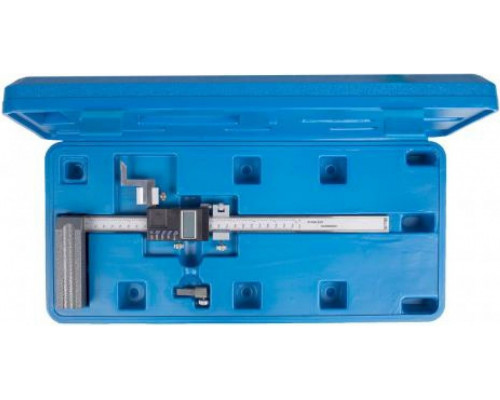

При выборе этой модели обратите внимание на комплектность: в стандартной поставке отсутствуют сменные ножки или держатели для индикаторов, поэтому для разметки глубоких пазов или контроля биения потребуется дополнительная оснастка. Вес инструмента (0.50 кг) делает его удобным для переноски, но чугунное основание всё же требует аккуратного обращения — падения могут привести к деформации базовой плоскости и потере точности.

На что обратить внимание при использовании

• Базовая плоскость: перед началом работы убедитесь, что поверхность плиты чистая и не имеет забоин — даже мелкие частицы стружки искажают показания.


• Настройка нуля: при установке ножки на плиту проверьте отсутствие люфта в рамке и затяните стопорный винт только после фиксации размера.


• Температурный режим: инструмент выполнен из стали и чугуна, поэтому при перепадах температур (например, при переносе из холодного склада в цех) дайте ему акклиматизироваться 15–20 минут для стабилизации геометрии.


• Уход: после работы очищайте штангу и ножку от масла и грязи мягкой ветошью; хранение в сухом месте предотвращает коррозию хромированных поверхностей.
