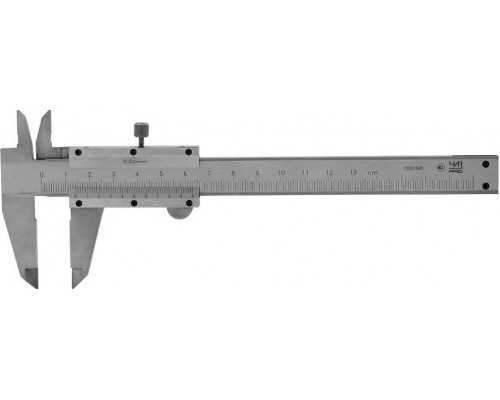

Штангенциркуль ЧИЗ ШЦ-1-125, 0,02 мм, арт. 60588

Назначение и конструктивные особенности

Штангенциркуль ЧИЗ ШЦ-1-125 0,02 (артикул 60588) — это классический измерительный инструмент с ценой деления нониуса 0,02 мм, предназначенный для наружных, внутренних измерений и определения глубины. Модель относится к типу ШЦ-1, что означает оснащение двусторонними губками (для наружного и внутреннего измерения) и выдвижной линейкой глубиномера. Диапазон измерений 0–125 мм делает инструмент универсальным для слесарных, механических и контрольных операций — от проверки размеров мелких деталей до контроля заготовок среднего формата.

Инструмент произведен Челябинским инструментальным заводом (ЧИЗ), что гарантирует соответствие стандартам точности и надежности. Конструкция выполнена из инструментальной стали с износостойкой шкалой, устойчивой к истиранию при активной эксплуатации. Нониус с шагом 0,02 мм позволяет снимать показания с высокой дискретностью — это особенно важно при работе с допусками в машиностроении и ремонте.

Практические возможности и ограничения

Основные сферы применения: контроль толщины листовых материалов, диаметров валов и отверстий, глубины пазов и уступов. Благодаря точности 0,02 мм инструмент подходит для большинства задач в мастерских и на производстве, где не требуется микрометрическая точность, но важна повторяемость результатов.

Ограничения, которые стоит учитывать: модель не имеет цифровой индикации — все показания считываются визуально со шкалы, что требует навыка работы с нониусом. Инструмент не оснащен защитой от коррозии, поэтому после работы в условиях повышенной влажности или контакта с охлаждающими жидкостями необходима протирка и смазка. Глубиномер выдвижной, его длина ограничена 125 мм — для глубоких отверстий потребуется другой инструмент.

Что важно при выборе и эксплуатации

Штангенциркуль поставляется без футляра (в индивидуальной упаковке), что следует учесть при организации хранения — для сохранения точности рекомендуется приобрести защитный кейс или пенал. Вес 0,30 кг и компактные габариты (125×80×30 мм) делают его удобным для переноски и работы в стесненных условиях.

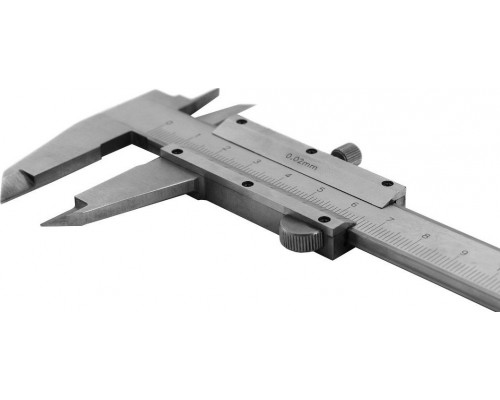

При проверке инструмента обращайте внимание на плавность хода рамки — она должна перемещаться без люфтов и заеданий. Губки для наружных измерений должны плотно смыкаться без зазора на просвет. Для внутренних измерений используйте верхние губки с острыми кромками — они предназначены для работы в отверстиях малого диаметра. Глубиномер должен выдвигаться без перекосов, а его торец — быть перпендикулярным штанге.

Модель не требует батареек или электроники, что исключает внезапный отказ в полевых условиях. Однако для достижения заявленной точности 0,02 мм необходима регулярная калибровка по эталону (например, по концевым мерам длины) и соблюдение температурного режима (20±5 °C). При работе с мягкими материалами (алюминий, пластик) избегайте чрезмерного усилия на губки — это может привести к деформации детали или инструмента.
