Штангенциркуль ЧИЗ ШЦ-1-150, 0,1 мм, арт. 116666

Назначение и конструкция

Штангенциркуль ЧИЗ ШЦ-1-150 0,1 (артикул 116666) — это ручной измерительный инструмент, предназначенный для определения наружных и внутренних размеров, а также глубины отверстий и пазов. Модель относится к классическому типу ШЦ-1 с двусторонним расположением губок и глубиномером. Основное применение — слесарные, столярные и контрольные операции, где требуется точность до десятых долей миллиметра. Инструмент рассчитан на работу с деталями из металла, пластика и других твердых материалов.

Диапазон измерений и точность

Максимальная длина измерения составляет 150 мм — это стандартный универсальный диапазон для большинства задач в мастерской или на производстве. Цена деления нониуса равна 0,1 мм, что позволяет фиксировать размер с шагом в одну десятую миллиметра. Такая точность достаточна для контроля посадок с зазором, разметки заготовок и проверки геометрии деталей, не требующих микрометрической точности. Стоит учитывать, что для работ с допусками менее 0,1 мм потребуется более точный инструмент (например, микрометр).

Особенности губок и глубиномера

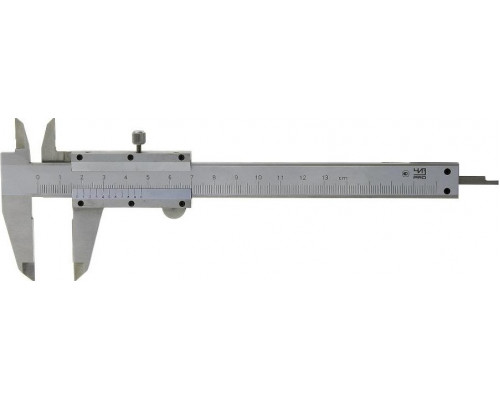

Штангенциркуль оснащен двумя парами губок: нижние (основные) используются для измерения наружных размеров, верхние (заостренные) — для внутренних диаметров и проемов. Глубиномер выполнен в виде выдвижной линейки, которая выходит из торца инструмента при сдвиге рамки. Это позволяет измерять глубину пазов, уступов и отверстий без дополнительных приспособлений. Губки и глубиномер изготовлены из инструментальной стали, что обеспечивает износостойкость при регулярной работе.

Конструктивные нюансы и ограничения

Модель выполнена по классической схеме с нониусом — без цифровой индикации. Это означает, что считывание результата требует визуального совмещения рисок, что при длительной работе может вызывать утомление глаз. Инструмент не имеет выхода данных для записи или передачи на компьютер. Фиксация рамки осуществляется винтовым зажимом — для точного измерения важно надежно стопорить рамку перед снятием показаний. Штангенциркуль не предназначен для измерений на вращающихся деталях или в условиях вибрации.

Габариты и хранение

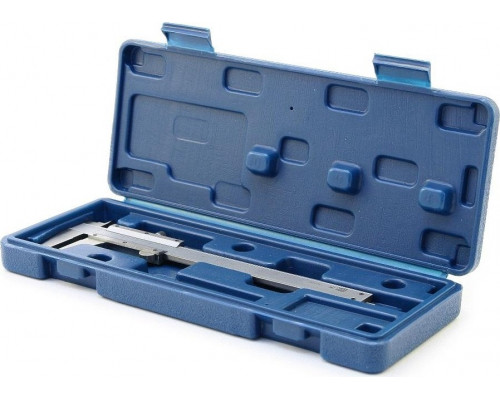

Упаковочные размеры инструмента: 150x70x30 мм при весе 0,30 кг. Компактность позволяет хранить штангенциркуль в стандартном ящике для инструмента или в чехле. Важно учитывать, что для сохранения точности измерений инструмент требует бережного обращения: не допускается падение, хранение в условиях высокой влажности или рядом с абразивными материалами. Рекомендуется периодически очищать штангу от загрязнений и смазывать подвижные части тонким слоем масла.
