Измерительный инструмент для точных работ: штангенциркуль ЧИЗ ШЦ-I 0-250

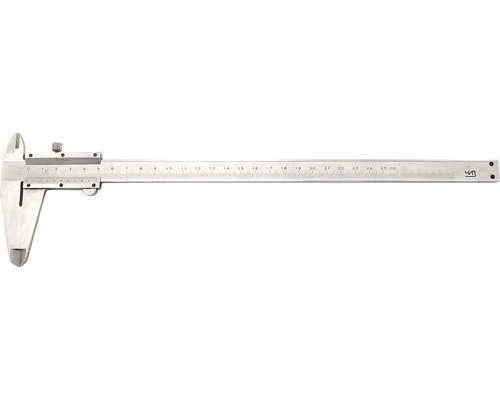

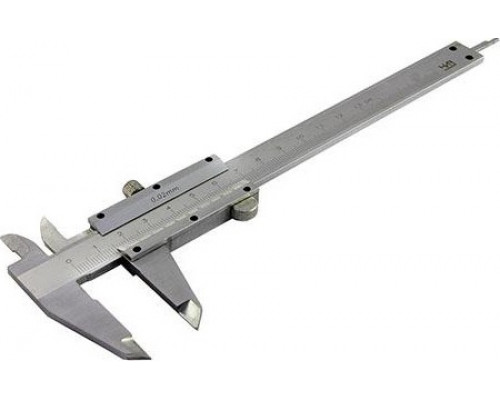

Штангенциркуль ЧИЗ ШЦ-I 0-250 (модель 25309) — это универсальный ручной инструмент для линейных измерений, соответствующий ГОСТ 166-89. Он относится к первому типу штангенциркулей, что означает наличие трёх измерительных поверхностей: для наружных, внутренних размеров и глубины. Модель рассчитана на работу с деталями длиной до 250 мм и обеспечивает отсчёт с дискретностью 0,05 мм. Инструмент внесён в Государственный реестр средств измерений, что подтверждает его пригодность для профессионального использования в производстве, ремонте и контроле качества.
Практические возможности и ограничения измерений
Основной диапазон измерений — от 0 до 250 мм, что охватывает большинство задач в слесарном деле, машиностроении и столярных работах. Шаг 0,05 мм позволяет фиксировать отклонения в пределах пяти сотых миллиметра — этого достаточно для точной подгонки деталей, проверки зазоров и контроля допусков средней точности. Однако стоит учитывать, что для более прецизионных измерений (например, с точностью до 0,01 мм) потребуется инструмент с нониусом или цифровой индикатор.
Вылет губок для наружных измерений составляет 60 мм — это ограничивает доступ к глубоким пазам или выступам, но позволяет уверенно измерять большинство стандартных деталей (валы, пластины, трубы). Вылет губок для внутренних измерений равен 22,8 мм, что подходит для измерения диаметров отверстий и ширины пазов глубиной до 22,8 мм. Для более глубоких внутренних полостей этот инструмент неэффективен.
Особенности глубиномера и точность
Штангенциркуль оснащён глубиномером — выдвижной линейкой, которая выступает из основания при перемещении рамки. Погрешность при измерении глубины заявлена на уровне 0,05 мм, что идентично основной погрешности инструмента. Это позволяет использовать штангенциркуль для контроля глубины пазов, отверстий и уступов, но требует аккуратного позиционирования: глубиномер упирается в край детали, и любое смещение может увеличить ошибку. Для точных замеров глубины рекомендуется фиксировать рамку стопорным винтом перед снятием показаний.
Конструктивные особенности и практические нюансы
Инструмент выполнен из инструментальной стали с измерительными поверхностями, закалёнными для износостойкости. Шкала нанесена на штангу и нониус — для снятия показаний требуется визуальное совмещение рисок, что при цене деления 0,05 мм может быть затруднительно при плохом освещении или усталости глаз. В отличие от цифровых моделей, этот штангенциркуль не требует батареек и не боится влажности, но уступает в скорости считывания.
Размеры упаковки (90×30×260 мм) и вес 0,40 кг указывают на компактность и удобство хранения, однако сам инструмент не является лёгким — его масса достаточна для устойчивого положения на детали, но может вызывать утомление при длительной работе на весу. Важно помнить, что для корректной работы губки должны быть чистыми, а направляющие — смазанными, иначе возможно заклинивание рамки.
На что обратить внимание при выборе
Модель ЧИЗ ШЦ-I 0-250 подходит для задач, где требуется измерение наружных, внутренних размеров и глубины одним инструментом. Если ваши детали имеют глубину пазов более 22,8 мм или требуют измерений в труднодоступных местах, стоит рассмотреть штангенциркуль с увеличенным вылетом губок. Для работы с крупными деталями (свыше 250 мм) потребуется модель большего диапазона. Также учтите, что цена деления 0,05 мм даёт компромисс между точностью и удобством: для грубых замеров достаточно 0,1 мм, для тонких — лучше 0,02 мм или цифровой инструмент.
