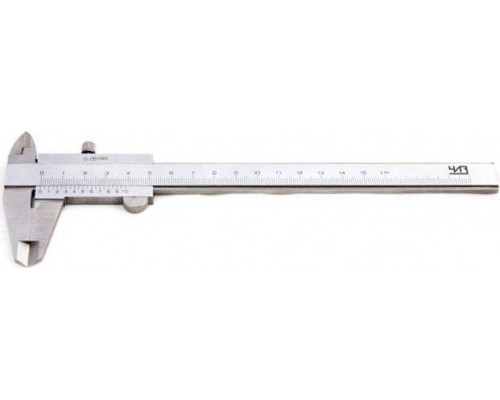

Штангенциркуль ЧИЗ ШЦ-I-125 0,02 мм, 125 мм, 46412

Назначение и конструкция

Штангенциркуль ЧИЗ ШЦ-I-125 0,02 (модель 46412) — это универсальный измерительный инструмент первого типа, предназначенный для точного определения наружных и внутренних размеров деталей, а также глубины отверстий и пазов. Модель соответствует ГОСТ 166-89 и относится к первому классу точности, что гарантирует стабильность показаний при соблюдении правил эксплуатации.

Практические возможности измерений

Инструмент позволяет выполнять три основных вида замеров:

• Наружные измерения — с помощью основных губок с вылетом 40 мм. Этого достаточно для захвата деталей среднего размера, включая цилиндрические заготовки, валы и фланцы.


• Внутренние измерения — губками с вылетом 17,5 мм. Подходит для определения диаметров отверстий и ширины пазов. Учитывайте, что малый вылет накладывает ограничение на глубину измеряемых полостей.


• Измерение глубины — выдвижной линейкой глубиномера, встроенной в основание штанги. Позволяет контролировать глубину глухих отверстий, уступов и канавок.

Диапазон измерений от 0 до 125 мм охватывает большинство типовых задач в слесарном деле, механической обработке и контроле качества.

Точность и цена деления

Шаг отсчёта составляет 0,02 мм — это стандартная точность для нониусных штангенциркулей общего назначения. Такая дискретность позволяет фиксировать отклонения до двух сотых миллиметра, что достаточно для проверки допусков при токарных, фрезерных и сборочных работах. Однако для более тонких измерений (например, в прецизионной механике) потребуется инструмент с шагом 0,01 мм или цифровой аналог.

Особенности эксплуатации

Инструмент выполнен из инструментальной стали с измерительными поверхностями, подвергнутыми закалке. Шкала штанги и нониуса нанесена методом гравировки — она устойчива к истиранию при аккуратном использовании. Для сохранения точности важно:

• Избегать ударов и падений, особенно на губки и глубиномер.


• Перед замерами очищать измерительные поверхности и деталь от загрязнений.


• Хранить штангенциркуль в футляре (входит в комплект поставки) для защиты от коррозии и механических повреждений.

Вес инструмента 0,20 кг и компактные габариты упаковки (150×70×20 мм) делают его удобным для переноски и работы в условиях мастерской или выездного обслуживания.

Ограничения модели

При выборе учитывайте, что ШЦ-I-125 не оснащён глубиномером с большим ходом — его длина ограничена диапазоном 125 мм. Для измерения глубоких отверстий (свыше 125 мм) потребуется штангенциркуль с увеличенной штантой или специализированный глубиномер. Также модель не имеет защитного антикоррозийного покрытия, поэтому не предназначена для работы в агрессивных средах или при высокой влажности без дополнительной обработки.

Практическая польза параметров

Вылет губок 40 мм для наружных измерений позволяет работать с деталями, имеющими сложную форму или расположенными в углублениях. Вылет внутренних губок 17,5 мм достаточен для замера отверстий в тонкостенных деталях, но не подходит для глубоких полостей. Диапазон 125 мм оптимален для контроля небольших и средних узлов — от валов до корпусных элементов. Класс точности 1 обеспечивает погрешность в пределах ±0,05 мм на всей длине шкалы, что соответствует большинству производственных допусков.
