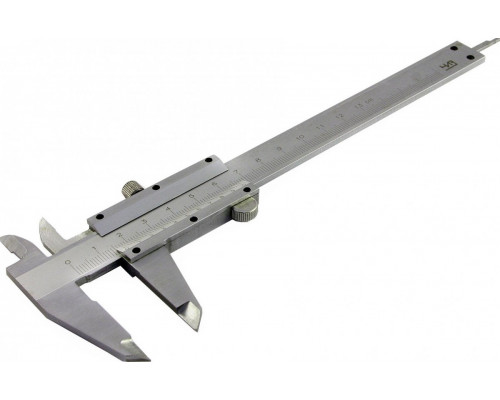

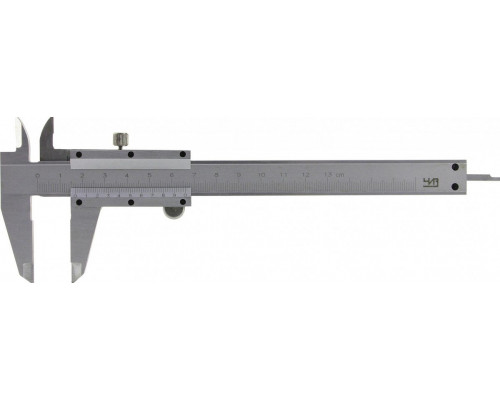

Штангенциркуль ЧИЗ ШЦ-1-200, 0.02 мм, арт. 26309

Назначение и сфера применения

Штангенциркуль ЧИЗ ШЦ-1-200 0.02 модель 26309 — это универсальный измерительный инструмент с диапазоном измерений до 200 мм, предназначенный для определения наружных и внутренних размеров деталей, а также глубины отверстий и пазов. Модель относится к классическому типу ШЦ-1 (с двусторонним расположением губок и глубиномером) и применяется в слесарных, механических и контрольных операциях, где требуется точность до сотых долей миллиметра. Инструмент подходит для единичных и серийных замеров в мастерских, на производственных участках и в лабораториях.

Конструктивные особенности и точность

Основная особенность данной модели — нониус с ценой деления 0.02 мм, что позволяет фиксировать отклонения в пределах двух сотых миллиметра. Это обеспечивает достаточную точность для большинства задач по контролю размеров металлических, пластиковых и деревянных заготовок. Штанга и рамка изготовлены из инструментальной стали, устойчивой к износу при регулярном использовании. Измерительные поверхности губок закалены и отшлифованы, что гарантирует стабильность результатов при контакте с твердыми материалами.

Практические возможности и ограничения

Инструмент оснащен тремя типами измерительных поверхностей:

• Нижние губки — для наружных размеров (диаметров валов, толщины листов, ширины деталей).


• Верхние губки — для внутренних размеров (диаметров отверстий, ширины пазов, расстояний между стенками).


• Глубиномер (выдвижная линейка на торце рамки) — для измерения глубины глухих отверстий, уступов и канавок.

Максимальная длина измерений — 200 мм, что накладывает ограничение на работу с крупногабаритными деталями. Для более массивных объектов потребуется инструмент с большим диапазоном (например, 300 мм или 500 мм). Важно учитывать, что модель не имеет цифровой индикации — отсчет ведется по шкалам штанги и нониуса визуально, что требует аккуратности и хорошего освещения. При работе с мелкими деталями или в условиях плохой видимости рекомендуется использовать лупу.

Особенности эксплуатации

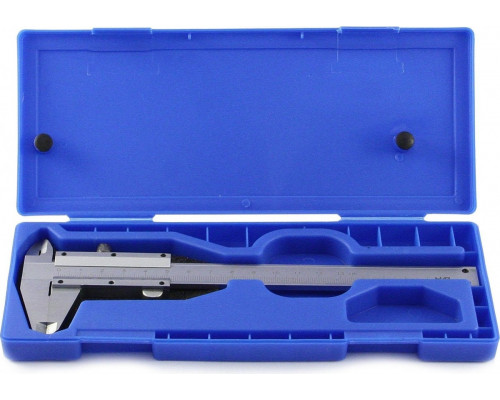

Штангенциркуль ЧИЗ ШЦ-1-200 0.02 не требует электропитания и полностью механический, что делает его надежным в полевых условиях и при отсутствии батареек. Однако для сохранения точности необходимо регулярно очищать измерительные поверхности от загрязнений и смазки, а также проверять нулевое положение губок перед началом работы. При зажиме рамки следует избегать чрезмерных усилий, чтобы не деформировать губки и не исказить показания. Инструмент поставляется без защитного кейса — хранение рекомендуется в сухом месте, исключающем удары и попадание влаги.

На что обратить внимание при выборе

При подборе данной модели стоит оценить частоту и характер измерений. Для разовых задач или контроля крупных деталей может быть достаточно более простого штангенциркуля с ценой деления 0.1 мм. Если же требуется высокая точность (до 0.02 мм) при работе с деталями длиной до 200 мм, модель ЧИЗ 26309 является рациональным выбором. Учитывайте, что глубина измерений глубиномером ограничена длиной его выдвижной части (обычно до 20–30 мм), что важно при контроле глубоких отверстий. Также обратите внимание на состояние шкалы — она должна быть четкой, без забоин и царапин, чтобы избежать ошибок при считывании.
