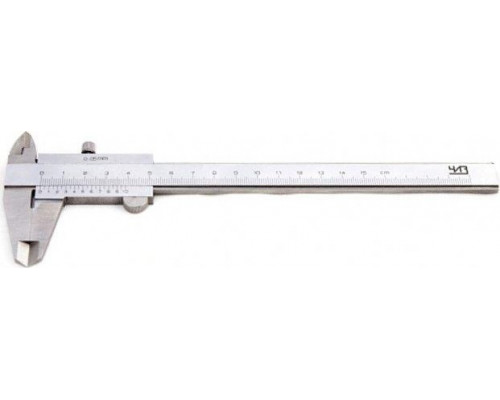

Штангенциркуль ЧИЗ ШЦ-I-125 0,05 мм, 125 мм, модель 28543

Назначение и конструктивные особенности

Штангенциркуль ЧИЗ ШЦ-I-125 0,05 (модель 28543) — это универсальный измерительный инструмент первого типа, предназначенный для выполнения трёх основных видов измерений: наружных, внутренних и глубины. Модель соответствует ГОСТ 166-89 и внесена в Государственный реестр средств измерений, что подтверждает её пригодность для профессионального использования в производственных и контрольных операциях. Инструмент оснащён шкалой с ценой деления 0,05 мм, что обеспечивает достаточную точность для большинства задач в машиностроении, металлообработке и ремонтных работах.

Практический диапазон и точность измерений

Рабочий диапазон составляет от 0 до 125 мм, что позволяет измерять детали среднего размера — от небольших валов и втулок до заготовок ограниченной длины. Погрешность при измерении глубины не превышает 0,02 мм, что важно для точного контроля пазов, уступов и отверстий. Вылет губок для наружных измерений равен 40 мм — этого достаточно для работы с деталями, имеющими плоские или цилиндрические поверхности, при условии, что измеряемый участок расположен недалеко от края. Вылет губок для внутренних измерений составляет 17,5 мм, что накладывает ограничение: глубина внутренних полостей (например, отверстий или проточек) не должна превышать этого значения, иначе губки не смогут полностью охватить измеряемую поверхность.

Сильные стороны и особенности эксплуатации

Ключевое преимущество модели — наличие глубиномера, который расширяет функциональность инструмента без необходимости использования отдельных приспособлений. Шаг измерения 0,05 мм является оптимальным компромиссом между точностью и удобством считывания показаний: он позволяет фиксировать отклонения до 0,05 мм, что достаточно для большинства допусков средней точности (например, посадки с зазором или переходные посадки). Инструмент относится к первому классу точности, что гарантирует стабильность результатов при соблюдении правил хранения и эксплуатации. Важно учитывать, что штангенциркуль не имеет цифрового дисплея — все показания снимаются с механической шкалы, поэтому требуется аккуратное считывание и минимальный навык работы с нониусом.

Ограничения и рекомендации по выбору

При выборе этой модели стоит обратить внимание на её конструктивные ограничения. Вылет губок для внутренних измерений (17,5 мм) не подходит для глубоких отверстий — в таких случаях потребуется штангенциркуль с увеличенным вылетом или другой тип инструмента. Также погрешность 0,02 мм при измерении глубины актуальна только при правильной установке глубиномера на плоскость; при работе с неровными или загрязнёнными поверхностями точность может снижаться. Инструмент не рассчитан на измерение деталей с агрессивными средами или высокой температурой — для таких задач необходимы специализированные модели. Если ваши задачи требуют регулярного контроля размеров с точностью до 0,01 мм, стоит рассмотреть штангенциркуль с меньшей ценой деления (например, 0,02 мм) или цифровой аналог. Для стандартных слесарных, токарных и контрольных операций с допусками до 0,05 мм данная модель является надёжным и проверенным решением.
