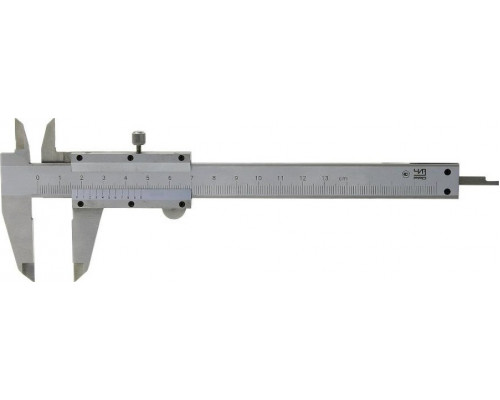

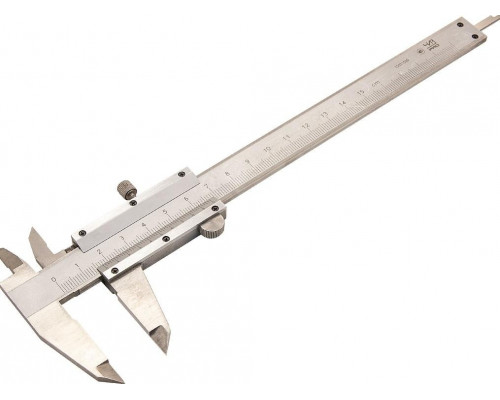

Штангенциркуль ЧИЗ ШЦ-1-150, 0,02 мм, арт. 60592

Назначение и область применения

Штангенциркуль ЧИЗ ШЦ-1-150 0,02 — это ручной измерительный инструмент, предназначенный для точного определения наружных и внутренних размеров деталей, а также глубины отверстий и пазов. Модель ШЦ-1-150 относится к классическим нониусным штангенциркулям с двусторонним расположением губок: одна пара для наружных измерений, другая — для внутренних. Дополнительно оснащена глубиномером, что делает её универсальным решением для слесарных, токарных, фрезерных и контрольных операций в условиях мастерских, производственных цехов и ремонтных служб. Инструмент рассчитан на работу с металлом, пластиком, деревом и другими твёрдыми материалами, где требуется погрешность до сотых долей миллиметра.

Ключевые характеристики и их практический смысл

Диапазон измерений 150 мм охватывает большинство типовых задач — от контроля валов и втулок до проверки заготовок среднего размера. Цена деления нониуса 0,02 мм обеспечивает высокую точность, достаточную для подгонки деталей в подвижных соединениях, изготовления оснастки или ремонта механизмов. Глубиномер позволяет измерять глубину глухих отверстий, уступов и канавок без дополнительных приспособлений. Жёсткая конструкция штанги и рамки из инструментальной стали с закалёнными измерительными поверхностями гарантирует стабильность показаний при многократных замерах.

Конструктивные особенности и ограничения

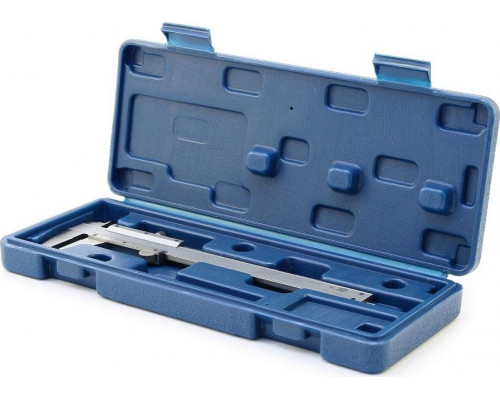

Модель выполнена по стандартной схеме ШЦ-1: основная шкала нанесена на штангу, нониус — на подвижной рамке. Для фиксации результата предусмотрен стопорный винт, что удобно при снятии показаний после извлечения инструмента из зоны измерения. Важно учитывать, что данный штангенциркуль не имеет цифрового дисплея — снятие показаний требует навыка чтения нониуса и визуального контроля. Инструмент не предназначен для работы в агрессивных средах, при высокой влажности или с абразивными частицами, так как это ускоряет износ измерительных плоскостей и может нарушить точность. Комплект поставки включает только сам штангенциркуль без защитного футляра — это стоит учесть при организации хранения и транспортировки.

На что обратить внимание при выборе

При оценке пригодности модели для конкретных задач следует проверить плавность хода рамки и отсутствие люфта в направляющих — это напрямую влияет на повторяемость замеров. Губки для внутренних измерений имеют скошенные кромки, поэтому для точного определения диаметра отверстия требуется учитывать их номинальную ширину (обычно 10 мм), что указано в паспорте инструмента. Глубиномер выполнен в виде тонкой линейки, выступающей из торца рамки — его длина ограничена ходом рамки, поэтому максимальная измеряемая глубина не превышает 150 мм. Для работы с мелкими деталями или в труднодоступных местах может потребоваться дополнительная фиксация инструмента в тисках или использование штатива, так как масса 0,30 кг делает его лёгким, но не всегда устойчивым при однократном замере.

Практические рекомендации по эксплуатации

Перед началом работы необходимо очистить измерительные поверхности от загрязнений и проверить нулевую установку: при сомкнутых губках нулевые метки шкалы и нониуса должны совпадать. Для повышения точности рекомендуется выполнять замер в трёх точках по длине детали и усреднять результат. При измерении глубиномером важно, чтобы торец штанги плотно прилегал к базовой поверхности, а измерительный стержень не упирался в дно под углом. Хранить инструмент следует в сухом месте с относительной влажностью не выше 60%, желательно в отдельном чехле или ящике с мягкой обкладкой, чтобы избежать механических повреждений шкалы и нониуса.
