Назначение и конструктивные особенности

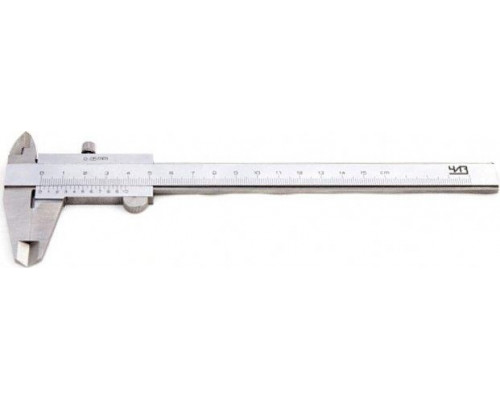

Штангенциркуль ЧИЗ ШЦ-I-150 0,05 (модель 26322) — это универсальный измерительный инструмент первого типа по ГОСТ 166-89, предназначенный для наружных, внутренних измерений и определения глубины. Модель с диапазоном 150 мм и шагом 0,05 мм относится к классу точности 1, что подтверждает её пригодность для контрольно-измерительных операций в машиностроении, металлообработке и ремонтных работах. Инструмент внесён в Государственный реестр средств измерений, что гарантирует его метрологическую прослеживаемость.
Практические возможности измерений
Штангенциркуль оснащён двумя типами измерительных губок и глубиномером, что позволяет выполнять три вида замеров без смены оснастки. Вылет губок для наружных измерений составляет 40 мм — этого достаточно для работы с деталями средней толщины, например, валами, втулками или листовым металлом. Внутренние губки имеют вылет 17,5 мм, что подходит для измерения диаметров отверстий и пазов глубиной до этого значения. Глубиномер (линейка, выдвигаемая из корпуса) позволяет контролировать глубину канавок, уступов и отверстий с погрешностью 0,02 мм.
Точность и дискретность отсчёта
Цена деления нониуса 0,05 мм (шаг) определяет минимальное изменение размера, которое можно зафиксировать визуально. Это оптимальный компромисс между точностью и удобством считывания для большинства слесарных и механических работ. Погрешность при измерении глубины заявлена на уровне 0,02 мм, что указывает на высокую стабильность показаний этого узла. Важно учитывать, что класс точности 1 подразумевает допустимую погрешность самого инструмента в пределах установленных ГОСТом норм для данного диапазона (обычно ±0,05 мм для длины 150 мм), поэтому инструмент подходит для контроля размеров с допусками не точнее 0,1 мм.
Ограничения и особенности эксплуатации
Модель ШЦ-I-150 0,05 не имеет цифровой индикации — отсчёт производится по шкале и нониусу, что требует аккуратности и навыка считывания. Инструмент не защищён от влаги и загрязнений, поэтому после работы в цеховых условиях его необходимо очищать и хранить в сухом месте. Глубиномер выдвигается из торца корпуса, поэтому для замера глубины узких пазов (уже ширины линейки) потребуется дополнительная аккуратность. Комплект поставки включает только штангенциркуль, без футляра или чехла — это стоит учесть при организации хранения.
На что обратить внимание при выборе
При использовании данной модели для ответственных измерений рекомендуется регулярно проверять её калибровку по концевым мерам длины, так как механический инструмент со временем может терять точность из-за износа направляющих. Диапазон 0–150 мм и шаг 0,05 мм делают этот штангенциркуль универсальным выбором для большинства задач в мастерской или на производстве, но для работ с допусками менее 0,1 мм стоит рассмотреть модели с шагом 0,02 мм или цифровые версии. Габариты упаковки (245×90×20 мм) и вес 0,25 кг удобны для переноски, но сам инструмент не имеет противоударного корпуса.
Характеристики
Габариты и вес
