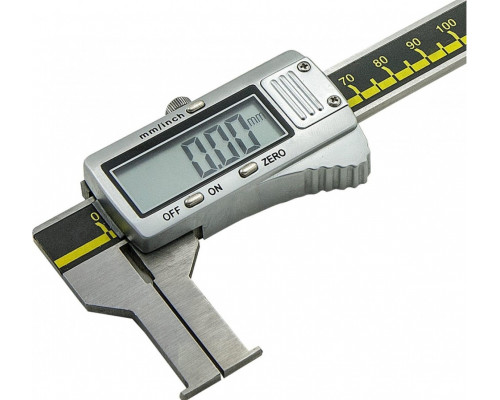

Штангенциркуль специальный SHAN ШЦЦСК-1 25-225 мм 0,01 для внутренних канавок и пазов

Назначение и конструктивные особенности

Штангенциркуль специальный SHAN ШЦЦСК-1 25-225 0,01 (артикул 123685) — это узкоспециализированный измерительный инструмент, предназначенный для контроля внутренних канавок, пазов и скрытых элементов, недоступных для стандартных штангенциркулей. Модель рассчитана на работу с деталями, где требуется измерить расстояние между двумя внутренними поверхностями, расположенными в углублении, например, в отверстиях с проточками, кольцевых канавках или пазах под стопорные кольца. Конструкция инструмента предполагает наличие специальных удлинённых губок с измерительными поверхностями, ориентированными наружу, что позволяет заводить их в паз и фиксировать его ширину. Диапазон измерения от 25 до 225 мм делает модель пригодной для средних и крупных деталей, где внутренние канавки имеют значительный размах.

Практические возможности и точность

Инструмент оснащён цифровым отсчётным устройством с шагом 0,1 мм и погрешностью при измерении глубины 0,1 мм. Это означает, что для большинства задач по контролю канавок и пазов точность достаточна, но не является прецизионной. Важно понимать: заявленная погрешность относится к измерению глубины, а не к основным измерениям ширины канавок — для них точность определяется классом инструмента и обычно соответствует стандартам для цифровых штангенциркулей (порядка 0,02-0,03 мм на диапазоне, но в данной модели уточняется только по глубине). На практике это позволяет уверенно контролировать допуски до 0,1 мм по глубине, что типично для пазов под уплотнительные кольца, стопорные шайбы или направляющие элементы. Для более точных работ (например, посадка подшипников) потребуется верификация с помощью калиброванных мер.

Сильные стороны и особенности

Ключевое преимущество модели — специализированная геометрия губок, которая позволяет измерять внутренние канавки без необходимости разборки узла или использования сложных приспособлений. Инструмент от производителя SHAN, что предполагает базовое качество сборки и материалов, характерное для бюджетного и среднего сегмента измерительной техники. Цифровой дисплей упрощает снятие показаний, исключая ошибки отсчёта по нониусу. Однако стоит учитывать: инструмент не универсален — он не подходит для измерения наружных диаметров, глубин или расстояний между плоскостями, если только это не предусмотрено конструкцией конкретной модели (в описании это не указано, поэтому предполагается только функция измерения внутренних канавок).

Ограничения и практические нюансы

При выборе этой модели важно обратить внимание на несколько моментов. Во-первых, диапазон измерения начинается с 25 мм, что означает невозможность работы с канавками меньшего диаметра. Во-вторых, погрешность 0,1 мм по глубине накладывает ограничения на применение в высокоточных узлах (например, в авиастроении или прецизионной механике). В-третьих, инструмент требует аккуратного обращения: специальные губки более хрупкие, чем у стандартных штангенциркулей, и при неосторожном использовании могут деформироваться. Также отсутствуют данные о наличии дополнительных функций (например, запоминания нуля, переключения единиц или автоматического отключения), поэтому перед работой стоит проверить их наличие в конкретном экземпляре. Комплектация, судя по описанию упаковки, включает только сам инструмент — без запасных элементов питания или футляра, что следует учитывать при хранении.

Для каких задач подходит

Модель SHAN ШЦЦСК-1 25-225 0,01 оптимальна для серийного и мелкосерийного контроля внутренних канавок в машиностроении, ремонтных работах, при обслуживании гидравлических и пневматических систем, а также в производстве деталей с кольцевыми проточками. Она позволяет быстро оценить соответствие ширины паза чертежу без использования дорогостоящих нутромеров или координатных машин. Однако для окончательной приёмки ответственных деталей рекомендуется перепроверять результаты более точным инструментом.
