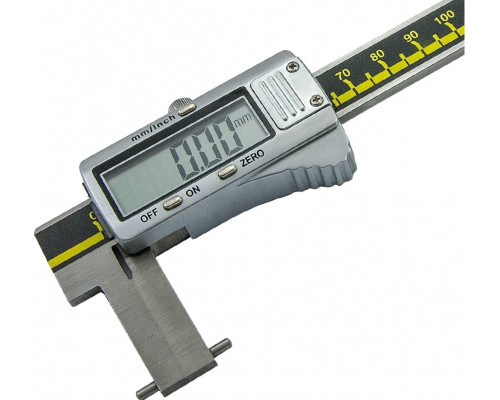

Штангенциркуль специальный SHAN ШЦЦСК-4 40-500 мм 0,01 для измерения внутренних канавок и пазов

Специализированный инструмент для контроля внутренних канавок и пазов

Штангенциркуль SHAN ШЦЦСК-4 40-500 0,01 (артикул 136258) — это узкопрофильный измерительный инструмент, предназначенный для точного определения размеров внутренних канавок, пазов и других труднодоступных участков деталей. В отличие от стандартных моделей, данная версия оснащена удлиненными губками специальной формы, что позволяет выполнять замеры в зонах, куда обычный штангенциркуль физически не может добраться. Модель ориентирована на профессионалов в области металлообработки, машиностроения и ремонта, где требуется контроль геометрии внутренних полостей.

Конструктивные особенности и назначение

Главная отличительная черта ШЦЦСК-4 — это конструкция измерительных губок, оптимизированная для работы с внутренними канавками и пазами. Инструмент позволяет измерять диаметры и ширину выборок на глубине, недоступной для стандартных штангенциркулей. Диапазон измерений от 40 до 500 мм охватывает широкий спектр задач — от контроля небольших посадочных мест до проверки крупных корпусных деталей. При этом минимальный измеряемый размер (40 мм) накладывает ограничение: инструмент не подходит для работы с канавками диаметром менее 40 мм.

Точность и дискретность измерений

Модель оснащена цифровым отсчетным устройством с шагом 0,01 мм, что обеспечивает высокую детализацию показаний. Однако важно учитывать заявленную погрешность при измерении глубины — 0,1 мм. Это означает, что при работе с глубокими пазами (более 100-150 мм) точность может снижаться, и для ответственных операций рекомендуется делать несколько контрольных замеров. Погрешность на плоских поверхностях и при измерении диаметров может быть ниже, но производитель указывает значение 0,1 мм как базовое для глубинных замеров. Шаг 0,1 мм в данном контексте означает, что цифровой дисплей отображает значения с дискретностью 0,01 мм, но фактическая погрешность при определенных условиях составляет 0,1 мм — это следует учитывать при выборе инструмента для прецизионных работ.

Практические возможности и ограничения

Инструмент подходит для следующих задач:

• Измерение внутренних канавок под стопорные кольца, уплотнения и подшипники.


• Контроль ширины и глубины пазов в отверстиях и гильзах.


• Проверка размеров выборок в труднодоступных местах корпусов.


• Измерение диаметров внутренних полостей с ограниченным доступом.

Ограничения: инструмент не предназначен для наружных измерений, так как его губки оптимизированы для внутренних контуров. Также не рекомендуется использовать его для измерения глубины плоских отверстий без канавок — для этих целей лучше подходят стандартные глубиномеры. Вес 2,07 кг и габариты упаковки (770x220x50 мм) указывают на массивность конструкции, что требует устойчивого хвата и аккуратности при работе с мелкими деталями.

Что важно учесть при выборе

При принятии решения стоит обратить внимание на несколько аспектов. Во-первых, диапазон измерений 40-500 мм предполагает, что минимальный размер измеряемой канавки — 40 мм, и для более мелких пазов модель не подойдет. Во-вторых, погрешность 0,1 мм по глубине является нормой для данного класса инструментов, но если ваши допуски жестче (например, ±0,02 мм), потребуется более точное оборудование. В-третьих, цифровой отсчет с шагом 0,01 мм удобен для быстрого считывания, но требует своевременной замены батареи и защиты от загрязнений. Инструмент поставляется в упаковке, которая обеспечивает его сохранность при транспортировке, но для хранения рекомендуется использовать отдельный кейс.
