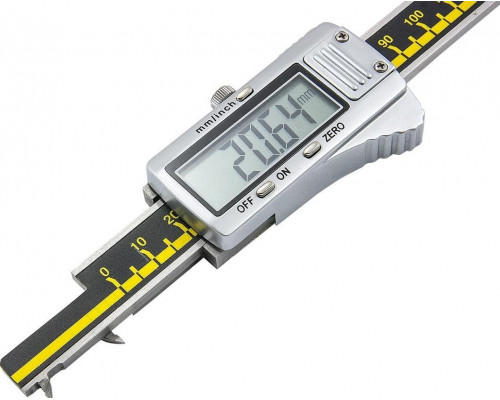

Штангенциркуль специальный SHAN ШЦЦСМ 300 0,01 с малыми губками для внутренних канавок и пазов

Специализированный инструмент для труднодоступных внутренних измерений

Штангенциркуль SHAN ШЦЦСМ 300 0,01 (арт. 136284) — это узкопрофильный измерительный инструмент, сконструированный для работы с внутренними канавками, пазами и проточками, где стандартные губки не могут обеспечить корректный контакт с поверхностью. Модель оснащена малыми измерительными губками, которые позволяют проникать в узкие углубления и точно фиксировать размеры элементов, недоступных для обычных штангенциркулей. Диапазон измерений от 0 до 300 мм делает его пригодным для работы с деталями среднего и крупного габарита, где требуется высокая точность в ограниченном пространстве.

Конструктивные особенности и практическое применение

Ключевая особенность данной модели — наличие малых губок, которые имеют уменьшенную толщину и длину. Это позволяет выполнять замеры внутренних диаметров в глубоких выточках, ширины шпоночных пазов, канавок под стопорные кольца и других элементов, расположенных внутри корпусных деталей. Инструмент предназначен для использования в условиях, где требуется контроль геометрии после механической обработки (токарные, фрезерные работы), при изготовлении пресс-форм, штампов, а также в ремонтных мастерских при восстановлении узлов.

Шаг измерения составляет 0,1 мм, что обеспечивает достаточную дискретность для большинства технических задач, связанных с посадками и допусками. При этом погрешность при измерении глубины заявлена на уровне 0,1 мм — это означает, что при использовании глубиномера (выдвижной штанги) следует учитывать возможное отклонение, особенно при замерах глубоких пазов. Для критически точных операций по глубине рекомендуется выполнять несколько контрольных замеров.

Ограничения и моменты, требующие внимания

При выборе данного штангенциркуля важно учитывать несколько практических нюансов:

• Малые губки имеют ограниченную жесткость по сравнению с массивными стандартными губками. Не рекомендуется прилагать чрезмерное усилие при зажиме — это может привести к деформации губок и искажению результата.


• Инструмент не предназначен для измерения наружных диаметров и длин с высокой точностью — его конструкция оптимизирована именно для внутренних канавок. Для универсальных задач лучше рассмотреть классические модели.


• Диапазон шага 0,1 мм накладывает ограничение на минимальную разницу, которую можно зафиксировать. Если требуется контроль допусков с точностью до сотых долей миллиметра, данная модель не подойдет — обратите внимание на версии с шагом 0,01 мм.


• Производитель SHAN указывает габариты упаковки: 100x50x400 мм и вес 3 кг. Это косвенно говорит о массивности инструмента — он не является легким и компактным, что следует учитывать при длительной работе вручную.

Итоговая оценка для специалиста

Штангенциркуль ШЦЦСМ 300 от SHAN — это нишевый инструмент, который решает конкретную задачу: контроль внутренних пазов и канавок в диапазоне до 300 мм. Его сильная сторона — доступ к труднодоступным зонам, где обычный инструмент бесполезен. Слабая — ограниченная универсальность и пониженная точность глубиномера. Перед покупкой убедитесь, что ваши задачи действительно требуют именно малых губок, а не стандартных, и что погрешность 0,1 мм по глубине приемлема для ваших технологических процессов.
