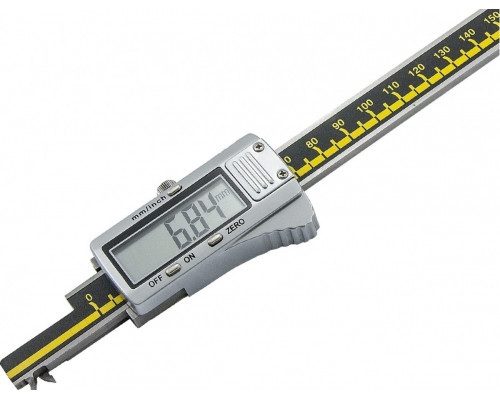

Штангенциркуль специальный SHAN ШЦЦСМ 200 0,01 с малыми губками для внутренних канавок

Назначение и конструктивные особенности

Штангенциркуль специальный SHAN ШЦЦСМ 200 0,01 (артикул 136283) — это узкоспециализированный измерительный инструмент, предназначенный для контроля внутренних канавок, пазов и других труднодоступных полостей. Главная особенность модели — малые измерительные губки, которые позволяют выполнять замеры в местах, куда стандартные губки штангенциркуля физически не помещаются. Инструмент рассчитан на работу с деталями, где требуется высокая точность при определении размеров скрытых элементов, например, в корпусных деталях, втулках, шкивах или станочных приспособлениях.

Диапазон измерений и точность

Модель охватывает диапазон от 0 до 200 мм, что делает её пригодной для большинства задач в мелкосерийном и ремонтном производстве. Разрешение отсчётного устройства составляет 0,01 мм — этого достаточно для прецизионных работ, где допуск измеряется сотыми долями миллиметра. Однако важно учитывать, что заявленная погрешность при измерении глубины составляет 0,1 мм. Это означает, что при использовании глубиномера (выдвижной линейки) точность будет на порядок ниже, чем при работе с основными губками. Для задач, где критична точность глубины, стоит либо перепроверять результат другим инструментом, либо использовать штангенциркуль только для линейных измерений внутренних канавок.

Практические возможности и ограничения

Инструмент позволяет выполнять три типа измерений:

• Внутренние размеры канавок и пазов — основная функция, ради которой спроектирована данная модель. Малые губки проникают в узкие щели и точно фиксируют ширину или диаметр скрытых полостей.


• Наружные размеры — стандартная возможность, но из-за конструктивных особенностей губок может быть менее удобной, чем у универсальных штангенциркулей.


• Измерение глубины — доступно через выдвижную линейку, но с ограничением по точности (0,1 мм).

Среди ограничений стоит отметить, что малые губки имеют меньшую жёсткость, чем стандартные, поэтому при измерении твёрдых или толстостенных деталей важно избегать перекосов и излишнего усилия. Также инструмент не предназначен для работы с большими усилиями зажима — это может привести к деформации губок и потере точности.

Что важно знать при выборе

При подборе данной модели обращайте внимание на следующие аспекты:

• Совместимость с задачами — штангенциркуль оптимален для измерения внутренних канавок, пазов и уступов. Если ваши задачи включают преимущественно наружные или глубинные замеры с высокой точностью, стоит рассмотреть универсальные модели с более высокой точностью глубиномера.


• Условия эксплуатации — инструмент требует аккуратного обращения, особенно при работе с малыми губками. Рекомендуется хранить его в защитном кейсе (в описании упаковки указаны габариты 100×50×300 мм, что предполагает наличие коробки для хранения).


• Проверка точности — перед началом работ желательно выполнить калибровку по эталонным мерам, особенно если инструмент используется в производстве с жёсткими допусками.


• Материал и износ — как и любой измерительный инструмент, штангенциркуль требует регулярной очистки от загрязнений и смазки направляющих для сохранения точности.

Модель SHAN ШЦЦСМ 200 0,01 — это специализированный инструмент для тех, кто регулярно сталкивается с измерением скрытых полостей. Она не заменяет универсальный штангенциркуль, но существенно расширяет возможности при работе с деталями сложной формы.
