Специализированный инструмент для контроля внутренних канавок

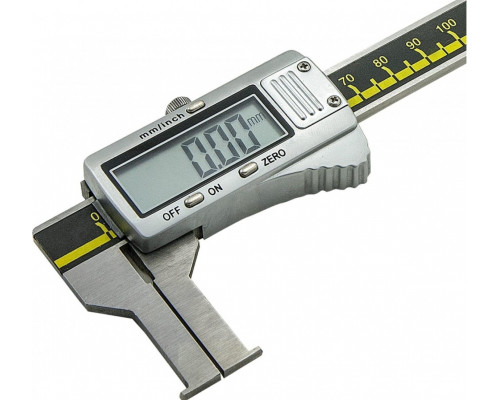

Штангенциркуль SHAN ШЦЦСК-1 20-170 0,01 (арт. 123684) — это узкопрофильный измерительный инструмент, предназначенный для точного определения размеров внутренних канавок, пазов и других труднодоступных участков деталей. В отличие от универсальных штангенциркулей, данная модель оснащена специальной конструкцией губок, позволяющей выполнять замеры в местах, где стандартные инструменты не могут обеспечить корректного контакта с поверхностью. Рабочий диапазон от 20 до 170 мм делает её пригодной для средних и крупных деталей, используемых в машиностроении, ремонте и производстве.
Конструктивные особенности и принцип работы
Ключевая особенность ШЦЦСК-1 — это губки, выдвинутые вперёд относительно основной штанги. Такая геометрия позволяет вводить измерительные поверхности внутрь канавки или паза, обеспечивая контакт с боковыми стенками. Инструмент оснащён цифровым отсчётным устройством с шагом 0.1 мм, что даёт достаточную для большинства задач точность при контроле ширины или диаметра внутренних выборок. Погрешность при измерении глубины составляет 0.1 мм — это важно учитывать, если требуется одновременный контроль глубины канавки, но для основных замеров (ширина, диаметр) точность соответствует заявленному классу.
Практическое применение и ограничения
Инструмент ориентирован на следующие задачи:
- Измерение ширины внутренних канавок в отверстиях, гильзах, корпусных деталях;
- Контроль пазов в шкивах, муфтах и других вращающихся узлах;
- Оценка состояния проточек под стопорные кольца и уплотнители.
Ограничения модели связаны с её специализацией: она не подходит для универсальных наружных или внутренних замеров гладких поверхностей — для этого лучше использовать стандартные штангенциркули. Также следует учитывать, что диапазон измерения начинается с 20 мм, то есть канавки меньшего размера этим инструментом измерить не получится. При работе с глубокими пазами нужно проверять, позволяет ли длина губок достичь нужной точки.
Что важно знать при выборе
Перед приобретением ШЦЦСК-1 20-170 убедитесь, что форма и размер измерительных губок соответствуют геометрии ваших деталей. Инструмент поставляется без дополнительных насадок и аксессуаров — в комплекте только сам штангенциркуль. Масса 0.43 кг и компактные габариты упаковки (140x50x295 мм) делают его удобным для хранения и транспортировки. Для поддержания точности рекомендуется регулярно очищать направляющие и измерительные поверхности от загрязнений, а также избегать ударов по губкам. Производитель SHAN ориентирован на промышленный сегмент, поэтому инструмент рассчитан на интенсивное использование при условии соблюдения правил эксплуатации.
Характеристики
Габариты и вес
