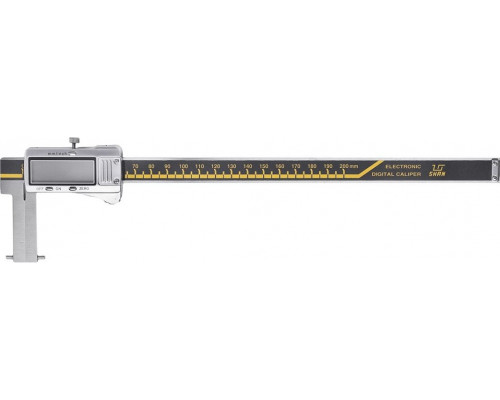

Штангенциркуль специальный SHAN ШЦЦСК-4 25-200 мм 0,01 для внутренних канавок и пазов 136254

Специализированный инструмент для контроля труднодоступных зон

Штангенциркуль SHAN ШЦЦСК-4 25-200 0,01 (арт. 136254) — это узкопрофильный измерительный инструмент, предназначенный для точного определения размеров внутренних канавок, пазов и проточек. В отличие от стандартных штангенциркулей, данная модель оснащена специальной конструкцией губок, позволяющей выполнять замеры в углублениях, где обычный инструмент не может обеспечить корректного контакта с измеряемой поверхностью.

Конструктивные особенности и принцип работы

Ключевое отличие модели ШЦЦСК-4 заключается в форме измерительных губок. Они имеют удлинённую и изогнутую конфигурацию, что даёт возможность добраться до внутренних элементов детали — например, до дна паза или внутренней канавки, расположенной на значительном удалении от края отверстия. Инструмент фиксирует расстояние между двумя противоположными точками внутри такой полости. При этом диапазон измерений составляет от 25 до 200 мм, что охватывает большинство типовых задач в машиностроении и ремонтных работах.

Практический смысл характеристик

Погрешность при измерении глубины (0,1 мм) и шаг отсчёта (0,1 мм) указывают на то, что инструмент относится к категории точных, но не прецизионных. Этого достаточно для контроля допусков при изготовлении корпусных деталей, шкивов, втулок и других элементов с внутренними полостями. Однако для задач, требующих микрометрической точности (например, в авиастроении или приборостроении), данный штангенциркуль может не подойти из-за ограниченной разрешающей способности.

Цифровая индикация (как следует из маркировки ШЦЦСК) облегчает снятие показаний и снижает вероятность ошибки оператора. При этом стоит учитывать, что электронная часть требует бережного обращения и защиты от загрязнений, особенно при работе в условиях механического цеха.

Ограничения и важные нюансы

• Инструмент предназначен исключительно для измерения внутренних канавок и пазов. Использовать его для наружных или универсальных замеров неэффективно и может привести к повреждению губок.


• Диапазон 25–200 мм означает, что минимальный размер измеряемого паза — 25 мм. Для более мелких элементов (менее 25 мм) данная модель не подходит.


• Вес инструмента (0,50 кг) и габариты упаковки (150×50×360 мм) указывают на компактность, однако удлинённые губки требуют аккуратного хранения во избежание деформации.


• Производитель SHAN не указывает класс точности, но заявленная погрешность 0,1 мм характерна для инструментов среднего ценового сегмента. Перед ответственными замерами рекомендуется проверять калибровку по эталону.

Для каких задач подходит

Модель ШЦЦСК-4 25-200 0,01 оптимальна для контроля ширины и глубины внутренних проточек в деталях типа «стакан», «фланец» или «корпус подшипника». Также она применима при изготовлении шпоночных пазов, канавок под стопорные кольца и других элементов, где требуется измерение в зоне, недоступной для стандартного штангенциркуля. Инструмент будет полезен в единичном и мелкосерийном производстве, а также при ремонте оборудования, где важна оперативность и достаточная точность.
