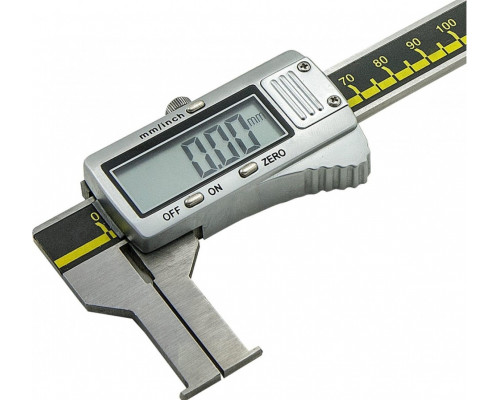

Штангенциркуль специальный SHAN ШЦЦСК-1 30-330 мм 0,01 для внутренних канавок и пазов

Специализированный инструмент для контроля внутренних канавок и пазов

Модель ШЦЦСК-1 30-330 0,01 от SHAN — это узкопрофильный измерительный инструмент, предназначенный для точного определения размеров внутренних канавок, пазов и других труднодоступных элементов. В отличие от универсальных штангенциркулей, данная версия оснащена специальными удлиненными губками, которые позволяют добраться до участков, расположенных глубоко внутри отверстий или на значительном удалении от края детали. Инструмент ориентирован на профессиональное применение в металлообработке, машиностроении и ремонтных работах, где требуется контроль скрытых поверхностей.

Конструктивные особенности и диапазон измерений

Рабочий диапазон модели составляет от 30 до 330 мм. Нижняя граница в 30 мм означает, что инструмент не предназначен для измерения канавок в отверстиях диаметром менее 30 мм — это важно учитывать при выборе. Верхняя граница в 330 мм позволяет работать с крупногабаритными деталями, например, с внутренними проточками в цилиндрах или корпусных элементах. Шаг дискретности (разрешение) составляет 0,1 мм, что обеспечивает достаточную точность для большинства задач по контролю пазов и канавок, где допуски обычно не требуют микронной точности.

Практическая точность и погрешность

Заявленная погрешность при измерении глубины составляет 0,1 мм. Это означает, что при использовании инструмента для контроля глубины внутренних канавок фактическое значение может отличаться от показаний не более чем на 0,1 мм в большую или меньшую сторону. Для прямых измерений ширины или диаметра канавок точность будет соответствовать стандартам для штангенциркулей данного класса. Стоит учитывать, что погрешность в 0,1 мм является нормативной для этого типа инструмента, и для более высокоточных работ (с допусками менее 0,1 мм) потребуется прибор с более высокой дискретностью, например, 0,01 мм.

Особенности эксплуатации и ограничения

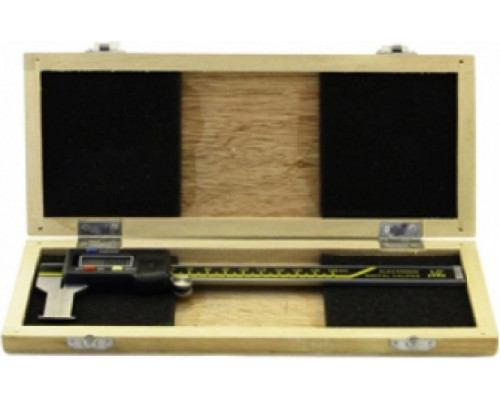

Инструмент поставляется без дополнительных аксессуаров — в комплекте только сам штангенциркуль. Его габариты упаковки (470x160x50 мм) и вес 0,70 кг указывают на компактность, что удобно для хранения и транспортировки. При работе с моделью ШЦЦСК-1 важно помнить, что специальные губки имеют ограниченную длину и жесткость — они предназначены для измерения канавок, расположенных на глубине до определенного предела, который определяется конструкцией конкретной детали. Не рекомендуется прикладывать чрезмерные усилия при измерении, чтобы избежать деформации удлиненных губок.

Для каких задач подходит инструмент

Модель оптимальна для:

• Контроля ширины и глубины внутренних канавок в корпусных деталях, втулках и цилиндрах.


• Измерения пазов в труднодоступных местах, куда не могут добраться стандартные штангенциркули.


• Проверки проточек под стопорные кольца и уплотнители в процессе механической обработки.


• Ремонтных работ, где требуется оценка износа внутренних элементов без разборки сложных узлов.

На что обратить внимание при выборе

Перед приобретением убедитесь, что минимальный диаметр измеряемой канавки или паза превышает 30 мм. Если требуется контроль более мелких элементов, данная модель не подойдет. Также важно понимать, что инструмент имеет шаг 0,1 мм, а не 0,01 мм, что ограничивает его применение для высокоточных измерений с допусками менее 0,1 мм. Для задач, где нужна более высокая дискретность, следует рассматривать версии с шагом 0,01 мм. Инструмент не является универсальным — он создан для конкретного круга задач, где его специализация дает преимущество перед обычными штангенциркулями.
