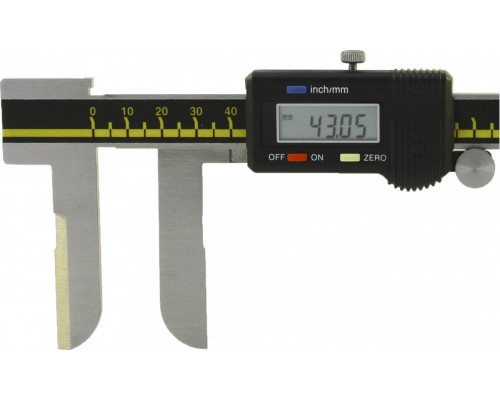

Штангенциркуль специальный SHAN ШЦЦСЛ 22-500 0,01 с удлиненными лезвийными губками 123698

Специализированный инструмент для точных измерений в труднодоступных зонах

Модель SHAN ШЦЦСЛ 22-500 0,01 (артикул 123698) представляет собой штангенциркуль с удлиненными лезвийными губками, предназначенный для измерения наружных и внутренних размеров деталей сложной формы, пазов, канавок и уступов. Благодаря особой конструкции губок, этот инструмент позволяет выполнять замеры в местах, куда стандартные модели не достают. Диапазон измерений от 22 до 500 мм делает его пригодным для работы с крупногабаритными заготовками, например, в машиностроении, механообработке или при контроле литых и сварных конструкций.

Конструктивные особенности и их практическая ценность

Ключевая особенность данной модели — удлиненные лезвийные губки. Они имеют тонкую и вытянутую форму, что позволяет проникать в узкие щели, измерять ширину глубоких проточек или диаметр отверстий со смещенным центром. В отличие от стандартных штангенциркулей, где губки короткие и массивные, здесь вы получаете возможность работать с деталями, имеющими сложный рельеф. Важно учитывать, что минимальный диапазон измерения составляет 22 мм — это означает, что инструмент не предназначен для замера малых отверстий или узких деталей менее этого значения. Нижняя граница обусловлена толщиной самих губок.

Точность и дискретность измерений

Штангенциркуль оснащен цифровым отсчетным устройством с шагом 0,1 мм. При этом погрешность при измерении глубины составляет 0,1 мм — это стандартный показатель для инструментов данного класса, достаточный для большинства производственных задач, не требующих микронной точности. Дискретность 0,1 мм означает, что показания отображаются с шагом в одну десятую миллиметра, что удобно для оперативного контроля размеров. Стоит отметить, что при длине измеряемой детали до 500 мм, точность может незначительно снижаться из-за теплового расширения или люфта каретки, поэтому для ответственных замеров рекомендуется проводить калибровку перед началом работы.

Практические возможности и ограничения

Инструмент подходит для следующих задач:

• Измерение наружных и внутренних размеров деталей с глубокими пазами или выступами.


• Контроль ширины канавок, прорезей и шпоночных пазов.


• Определение расстояний между уступами и буртиками на крупных заготовках.


• Измерение глубины отверстий и полостей (с учетом погрешности 0,1 мм).

Ограничения: из-за удлиненных губок инструмент более чувствителен к перекосам при измерении — требуется строго перпендикулярное положение губок относительно оси детали. Также не рекомендуется использовать штангенциркуль для грубых работ или в условиях высокой запыленности, так как это может повлиять на точность показаний. Вес 1,91 кг и габариты упаковки (770x280x50 мм) указывают на то, что инструмент достаточно крупный и требует аккуратного хранения во избежание деформации губок.

На что обратить внимание при выборе

При оценке данной модели стоит учитывать, что она специализированная — не универсальная. Если ваши задачи связаны с измерением стандартных деталей без глубоких пазов, более компактный штангенциркуль будет удобнее. Для работы с крупными деталями длиной до 500 мм и сложной геометрией, эта модель является рациональным выбором. Перед использованием рекомендуется проверить плавность хода каретки и отсутствие люфта, а также убедиться в целостности лезвийных губок — они более хрупкие, чем традиционные. Цифровой дисплей упрощает снятие показаний, но требует своевременной замены элемента питания.
