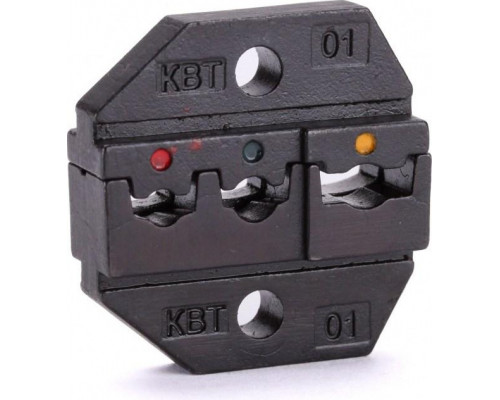

Сменная матрица КВТ МПК-01 для пресса СТК 69957

Назначение и совместимость

Сменная матрица КВТ МПК-01 представляет собой рабочий элемент для кримпирования (обжима) изолированных соединителей. Она разработана для использования с пресс-клещами серий CTB-01, CTA-01, CTK-01, а также с набором CTB. Модель МПК-01 поставляется отдельно, что позволяет расширить функционал имеющегося инструмента или заменить изношенную матрицу без покупки новых клещей.

Рабочий диапазон и типы соединителей

Матрица рассчитана на опрессовку изолированных наконечников, гильз и разъемов с сечением от 0,25 до 6 мм². Этот диапазон охватывает наиболее востребованные в электромонтаже размеры — от тонких сигнальных проводов до силовых линий среднего сечения. Конструкция матрицы адаптирована для работы с соединителями, имеющими цветовую маркировку манжет: красную (0,25–1,5 мм²), синюю (1,5–2,5 мм²) и желтую (4–6 мм²). Такая совместимость позволяет использовать одну матрицу для трех стандартных групп наконечников без перенастройки инструмента.

Конструктивные особенности

Матрица выполнена как сменный блок, который фиксируется в губках пресс-клещей. Профиль рабочей поверхности обеспечивает равномерное обжатие по всей длине гильзы, что формирует надежный электрический контакт и механическую фиксацию провода. Отсутствие люфта и точная подгонка к посадочному месту инструмента — ключевое условие качественной опрессовки, и матрицы КВТ проходят контроль геометрии для соответствия этому требованию.

Практические ограничения

МПК-01 предназначена исключительно для изолированных соединителей — работа с неизолированными наконечниками, кабельными наконечниками под пайку или сварку не предусмотрена. Диапазон сечений 0,25–6 мм² не может быть расширен за пределы заявленного: попытка обжать провод меньшего или большего сечения приведет к некачественному контакту или повреждению матрицы. При использовании с пресс-клещами других производителей совместимость не гарантируется — рекомендуется применять матрицу только с перечисленными моделями КВТ.

Габариты и масса

Упаковка матрицы имеет размеры 130×80×20 мм, вес нетто составляет 60 граммов. Компактные габариты позволяют хранить сменную матрицу в ящике с инструментом или в кейсе для кримперов, не занимая много места.
