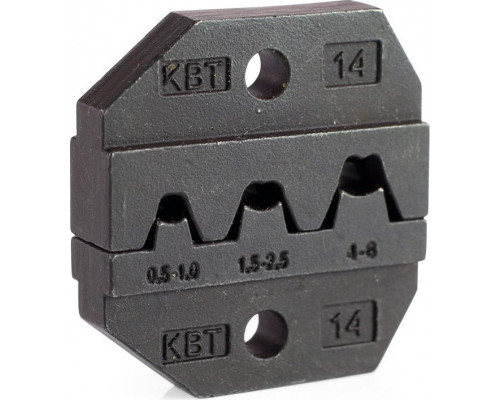

Сменная матрица КВТ МПК-14 69966

Назначение и совместимость

Сменная матрица КВТ МПК-14 69966 — это рабочий элемент для кримпирования (опрессовки), предназначенный для установки в пресс-клещи серий CTB-14, СТА-14 и CTK-14. Она обеспечивает формирование двойного обжима на неизолированных разъемах и наконечниках, включая автомобильные клеммы. Матрица не является самостоятельным инструментом и требует наличия совместимых клещей.

Рабочий диапазон и конструкция

Модель рассчитана на опрессовку жил сечением от 0,5 до 6 мм². В корпусе предусмотрено три гнезда, каждое из которых соответствует определенному размеру из этого диапазона. Такая конфигурация позволяет быстро переключаться между ходовыми сечениями без перенастройки инструмента — достаточно выбрать подходящее гнездо для наконечника. Количество гнезд (3 шт.) определяет шаг между доступными типоразмерами, поэтому для работы с промежуточными сечениями (например, 4 мм²) необходимо убедиться, что они входят в один из трех фиксированных профилей матрицы.

Практические особенности

Матрица ориентирована на двойной обжим, что актуально для автомобильных и электротехнических соединений, где требуется высокая механическая прочность и надежный электрический контакт. Она подходит только для неизолированных наконечников — изолированные клеммы требуют другого профиля обжима. При выборе важно учитывать, что матрица не универсальна: она совместима исключительно с указанными моделями пресс-клещей КВТ (CTB-14, СТА-14, CTK-14) и не подходит для других типов кримперов.

Ограничения и рекомендации

• Совместимость: работает только с клещами CTB-14, СТА-14, CTK-14. Перед покупкой проверьте, что ваши пресс-клещи поддерживают сменные матрицы данной серии.


• Тип наконечников: предназначена исключительно для неизолированных разъемов и автоклемм под двойной обжим. Для изолированных гильз или одиночного обжима потребуется другая матрица.


• Диапазон сечений: 0,5–6 мм² — это стандартный набор для тонких и средних жил. Если вам нужно опрессовывать кабели большего сечения (например, от 10 мм²), эта модель не подойдет.


• Количество гнезд: три фиксированных профиля. Убедитесь, что нужные вам сечения (например, 1,5; 2,5; 6 мм²) входят в этот набор, так как матрица не регулируется.

Конструктивные параметры

Матрица имеет компактные габариты (130×20×80 мм) и малый вес (0,06 кг), что упрощает ее хранение и замену в процессе работы. Корпус выполнен из износостойкого материала, характерного для инструмента КВТ, что обеспечивает стабильность геометрии гнезд при многократном использовании. При монтаже важно плотно фиксировать матрицу в клещах до щелчка или затяжки крепежа — люфт снижает качество обжима.
