Сменная матрица КВТ МПК-03 для пресса СТК 69959

Назначение и совместимость

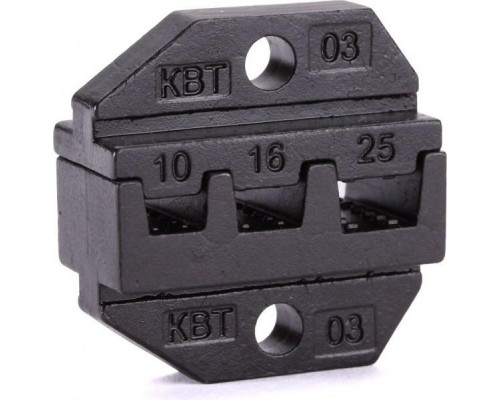

Сменная матрица КВТ МПК-03 представляет собой рабочий элемент для гидравлических и ручных пресс-клещей, предназначенный для опрессовки штыревых втулочных наконечников. Модель совместима с инструментами серий CTB-03, CTK-03, а также с набором CTB. Матрица устанавливается в посадочное место пресс-клещей и обеспечивает формирование надежного обжимного соединения с заданными геометрическими параметрами.

Диапазон рабочих сечений

Матрица рассчитана на опрессовку наконечников с сечением провода от 10 до 25 мм². Три гнезда в корпусе соответствуют трем типоразмерам внутри этого диапазона, что позволяет работать с разными диаметрами наконечников без замены оснастки. Конкретные значения сечений для каждого гнезда не указаны, поэтому перед началом работы рекомендуется проверить соответствие гнезда и обжимаемого наконечника по маркировке на корпусе матрицы.

Конструктивные особенности

Матрица изготовлена из инструментальной стали, что обеспечивает износостойкость при многократных циклах опрессовки. Профиль гнезд выполнен с учетом формы штыревых втулочных наконечников — как изолированных, так и неизолированных. Компактные габариты (130×20×80 мм) и небольшой вес (0,06 кг) делают матрицу удобной для хранения в кейсе с инструментом и быстрой замены в процессе работы.

Практические ограничения

Модель МПК-03 предназначена исключительно для штыревых втулочных наконечников — не используйте её для опрессовки кольцевых, вилочных или других типов наконечников, так как это может привести к деформации матрицы или некачественному обжатию. Диапазон сечений ограничен 10–25 мм²: для работы с проводами меньшего или большего сечения потребуется другая матрица из серии МПК. Перед установкой убедитесь, что пресс-клещи совместимы с данной матрицей по посадочному месту и типу привода (ручной или гидравлический).

Что важно при выборе

При подборе матрицы учитывайте тип используемых наконечников и диапазон сечений проводов в ваших задачах. Если вы работаете с проводами сечением 10, 16 или 25 мм², модель МПК-03 покроет эти потребности. Для более широкого диапазона (например, от 1,5 до 10 мм² или от 35 до 50 мм²) потребуются другие матрицы из линейки КВТ. Обратите внимание, что матрица поставляется без пресс-клещей — это сменная оснастка, которая приобретается отдельно.
